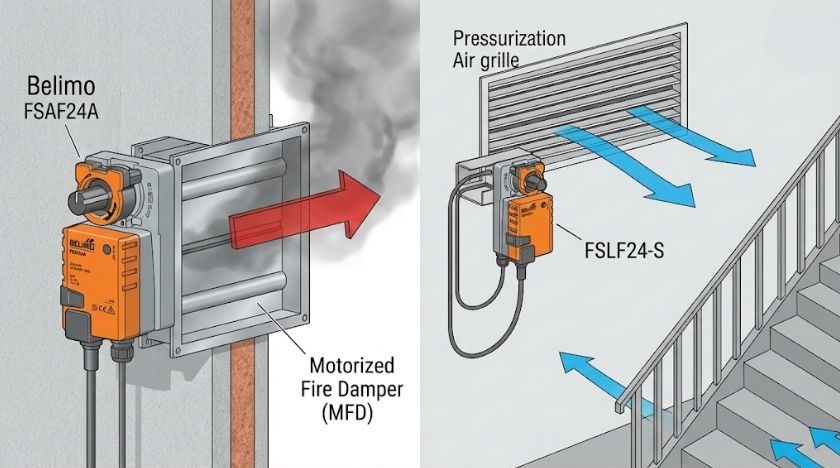

Ứng dụng động cơ Belimo FSAF24A & FSLF24-S trong van chặn lửa và hệ thống cửa gió

Tác giả: Admin VLTC | Thời gian đọc: 10 phút | Chuyên mục: Kiến Thức

Trong thiết kế cơ điện (M&E) của các tòa nhà hiện đại, việc kiểm soát luồng không khí không chỉ dừng lại ở mục tiêu tiện nghi nhiệt (HVAC) mà còn mang tính sống còn trong các kịch bản an toàn phòng cháy chữa cháy (PCCC). Nếu hệ thống ống gió là "mạch máu" lưu thông khí, thì các van và cửa gió chính là những "van tim" điều tiết. Và để những "van tim" này hoạt động tin cậy, chính xác trong mọi tình huống, chúng cần một bộ truyền động đẳng cấp quốc tế.

Tại Vật Liệu Toàn Cầu (VLTC), đối với các công trình trọng điểm yêu cầu tiêu chuẩn kỹ thuật khắt khe nhất, chúng tôi tự hào mang đến giải pháp điều khiển đến từ Thụy Sĩ: Động cơ Belimo. Hai model chủ lực FSAF24A và FSLF24-S mà VLTC phân phối được thiết kế chuyên biệt với cơ chế lò xo tự hồi (Fail-Safe), trở thành lựa chọn hàng đầu cho các ứng dụng an toàn.

Bài viết này sẽ đi sâu phân tích các ứng dụng động cơ Belimo này trong thực tế, đặc biệt là vai trò của chúng đối với van chặn lửa và hệ thống cửa gió PCCC.

1. Tổng quan về Belimo FSAF24A & FSLF24-S: Giải pháp PCCC chuyên biệt từ VLTC

Trước khi đi vào ứng dụng, hãy hiểu rõ vũ khí mà chúng ta đang có. Cả hai model này đều là dòng động cơ điện 24V AC/DC, sử dụng công nghệ motor không chổi than tiên tiến và tích hợp cơ chế lò xo phản hồi mạnh mẽ.

1.1. Belimo FSLF24-S (3.5 Nm) - Tối ưu cho không gian hẹp

• Đặc điểm: Đây là dòng động cơ "Low profile" với thiết kế cực kỳ mỏng gọn.
• Sức mạnh: Mô-men xoắn 3.5 Nm, đủ sức vận hành tin cậy các loại van chặn lửa kích thước vừa và nhỏ (diện tích bề mặt thường < 0.4m², tùy kết cấu van VLTC).
• Lợi thế: Giải quyết bài toán lắp đặt trong các không gian trần giả chật hẹp, vách kỹ thuật bị giới hạn diện tích mà các loại động cơ cồng kềnh không thể làm được. Tích hợp sẵn công tắc phản hồi (-S) giúp báo trạng thái van về BMS dễ dàng.

1.2. Belimo FSAF24A (15 Nm) - Sức mạnh cho tải trọng lớn

• Đặc điểm: Kết cấu cơ khí "nồi đồng cối đá", cực kỳ chắc chắn.
• Sức mạnh: Mô-men xoắn lên tới 15 Nm, là một trong những động cơ mạnh mẽ nhất trong phân khúc PCCC.
•  Lợi thế: Được sinh ra để "trị" các loại van quá khổ, van có diện tích lớn hoặc các loại van chặn lửa EI120, EI180 có kết cấu cánh dày, nặng và nhiều gioăng chống cháy trương nở. Lực kéo lớn đảm bảo van đóng kín hoàn toàn, thắng được mọi ma sát ngay cả sau nhiều năm không hoạt động.

>>> Tìm hiểu kỹ hơn về thông số kỹ thuật và cách đấu nối trong bài viết: Nguyên lý vận hành, hướng dẫn chọn nguồn điện và đấu nối Động cơ Belimo FSAF24A & FSLF24-S.

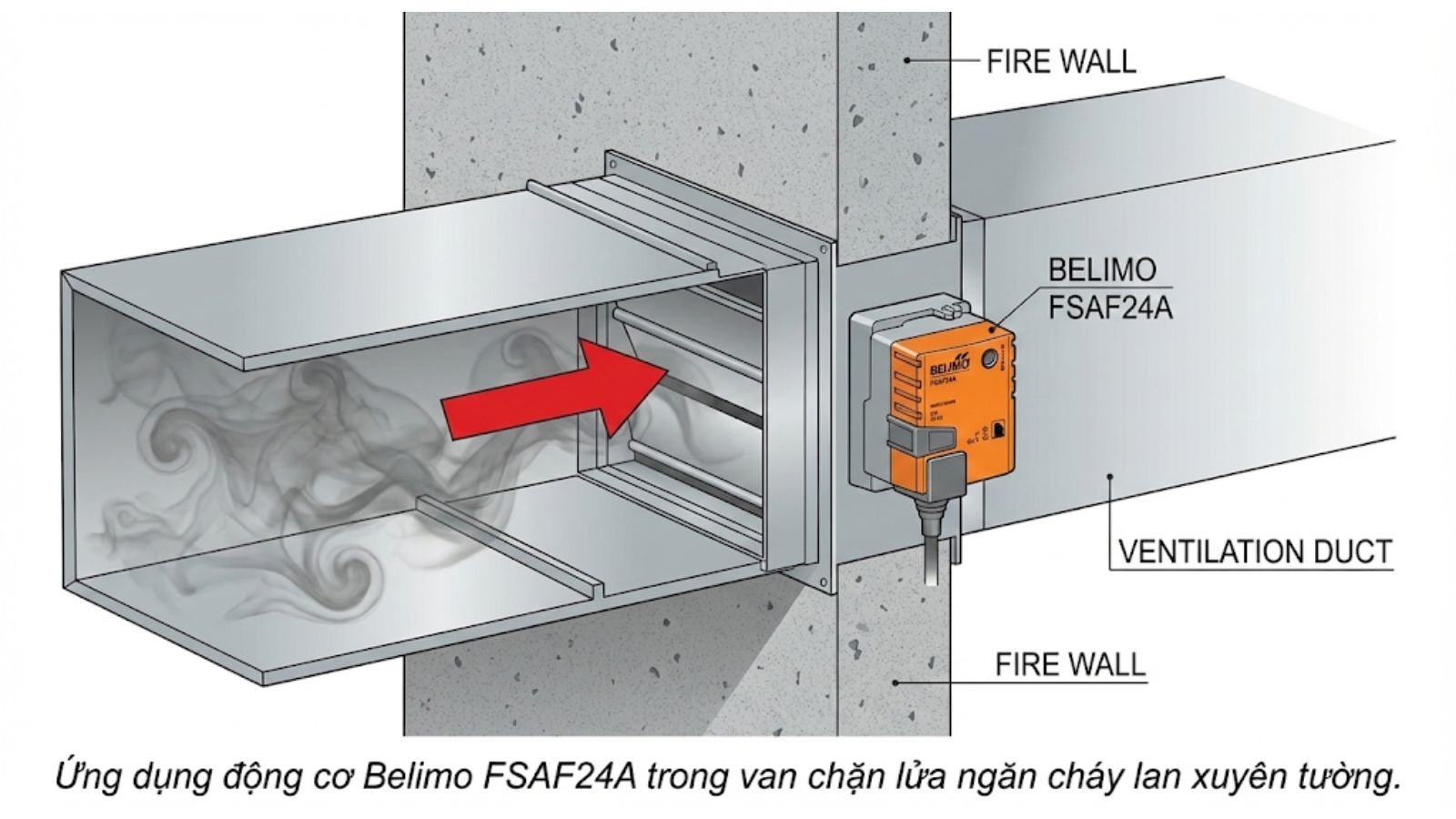

2. Ứng dụng cốt lõi trong Van chặn lửa (Fire Damper - MFD) ngăn cháy lan

Đây là ứng dụng động cơ Belimo quan trọng nhất, ảnh hưởng trực tiếp đến an toàn tính mạng con người và tài sản. Mục tiêu là cô lập đám cháy, ngăn không cho lửa và khói lan từ khu vực này sang khu vực khác thông qua hệ thống ống gió.

2.1. Nguyên lý hoạt động "Fail-Safe" (An toàn khi lỗi)

Cả FSAF24A và FSLF24-S đều hoạt động dựa trên cơ chế lò xo tự hồi (Spring-Return):

• Trạng thái bình thường (Thông gió): Động cơ được cấp nguồn 24V liên tục để mở van và giữ van ở trạng thái mở, cho phép không khí lưu thông. Đồng thời, nó nén lò xo lại để tích trữ năng lượng.
• Trạng thái sự cố (Hỏa hoạn): Khi có báo cháy, nguồn điện cấp cho động cơ bị ngắt (do tủ trung tâm điều khiển hoặc do cảm biến nhiệt tại van bị nóng chảy). Ngay lập tức, lò xo bung ra, đóng sập cánh van lại trong thời gian ngắn (dưới 20 giây), tạo thành vách ngăn lửa vững chắc.

2.2. Tại sao chọn Belimo cho ứng dụng này?

• Độ tin cậy tuyệt đối: Một chiếc van chặn lửa có thể nằm im 10 năm, nhưng vào giây phút có cháy, nó BẮT BUỘC phải đóng lại. Động cơ Belimo với công nghệ Thụy Sĩ được kiểm chứng qua hàng thập kỷ, đảm bảo hoạt động chính xác ngay cả sau thời gian dài chờ đợi.
• Lực đóng mạnh mẽ: Với FSAF24A, lực đóng 15Nm đảm bảo cánh van ép chặt vào khung, làm kín các khe hở, ngăn khói hiệu quả ngay cả khi van bị bám bụi bẩn.
• Chịu nhiệt độ cao: Các động cơ này được thiết kế để hoạt động ổn định trong môi trường nhiệt độ cao giai đoạn đầu của đám cháy (thường chịu được 75°C trong 24h, hoặc nhiệt độ cao hơn trong thời gian ngắn tùy tiêu chuẩn UL555S).

3. Ứng dụng trong Hệ thống cửa gió hút khói và tăng áp

Bên cạnh việc ngăn cháy lan, một nhiệm vụ quan trọng khác của PCCC là kiểm soát khói để bảo vệ lối thoát hiểm cho con người. Hệ thống cửa gió (Smoke Dampers) trong kịch bản này hoạt động ngược lại với van chặn lửa.

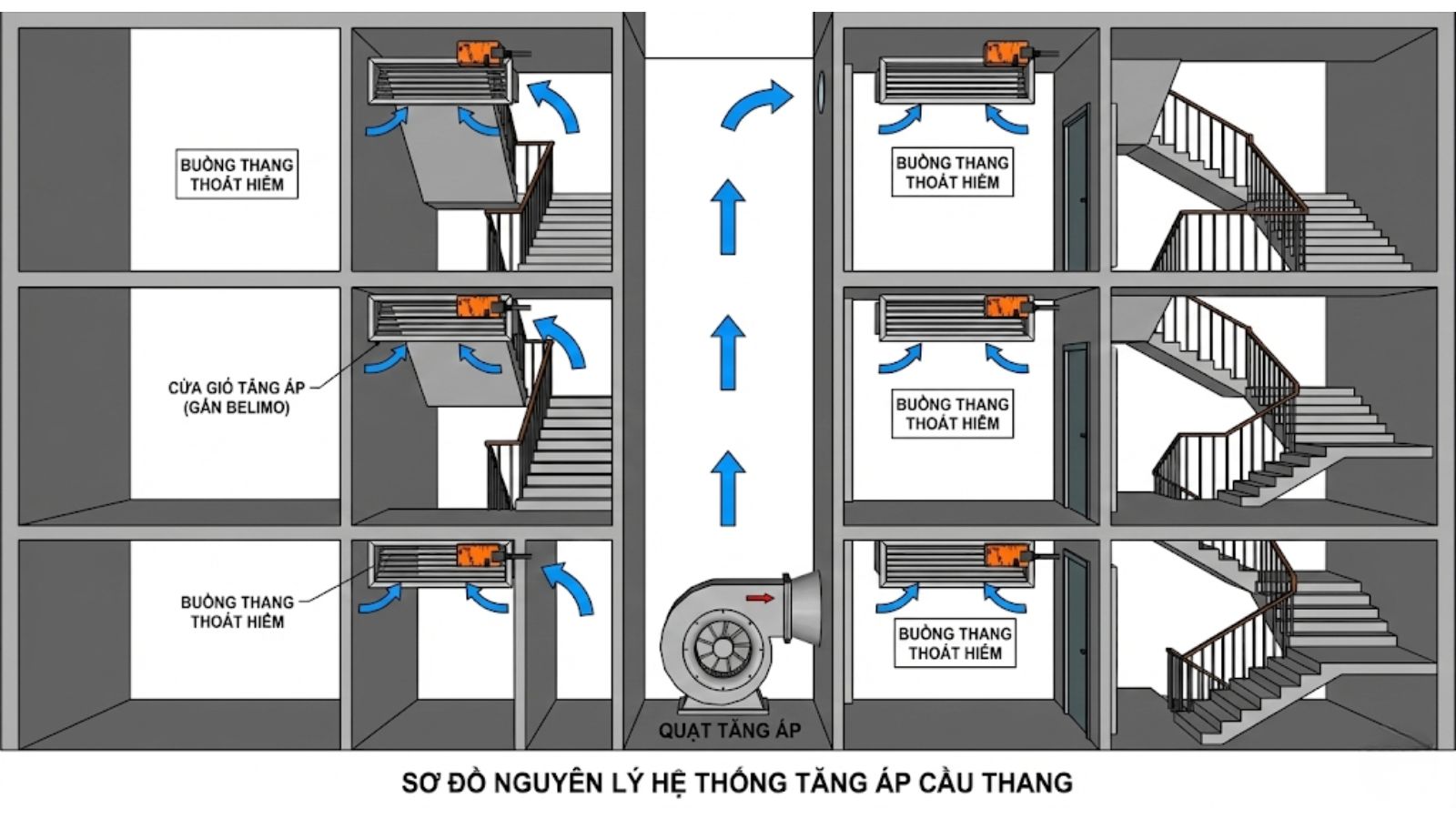

3.1. Kịch bản hút khói hành lang / Tăng áp buồng thang

• Trạng thái bình thường: Các van hút khói (tại hành lang) và van tăng áp (tại buồng thang bộ, thang máy) thường ở trạng thái ĐÓNG. Động cơ không được cấp điện (lò xo giữ van đóng).
• Trạng thái sự cố (Hỏa hoạn): Khi có tín hiệu báo cháy, hệ thống BMS/Tủ điều khiển khói sẽ cấp nguồn 24V cho các động cơ Belimo tại khu vực cháy và khu vực lân cận. Động cơ FSAF24A/FSLF24-S sẽ thắng lực lò xo, MỞ van ra để quạt hút khói/tăng áp hoạt động.

3.2. Yêu cầu kỹ thuật đặc thù

• Tốc độ phản ứng nhanh: Van cần mở ra trong thời gian ngắn (thường quy định < 60s hoặc nhanh hơn tùy tiêu chuẩn dự án) để hệ thống hút khói hoạt động kịp thời. Động cơ Belimo với motor không chổi than hiệu suất cao đáp ứng tốt yêu cầu này.
• Khả năng tích hợp BMS: Trong kịch bản hút khói phức tạp, việc giám sát trạng thái từng van là cực kỳ quan trọng. Các model FSLF24-S (tích hợp sẵn) và FSAF24A (tùy chọn thêm) cung cấp các tiếp điểm phản hồi tin cậy, giúp người vận hành tại phòng điều khiển trung tâm biết chính xác van nào đã mở, van nào chưa.

4. Ứng dụng kết hợp trong Van chặn lửa kết hợp ngăn khói

Trong nhiều thiết kế hiện đại, một thiết bị duy nhất đóng vai trò vừa là van chặn lửa (kích hoạt bởi nhiệt) vừa là van ngăn khói (kích hoạt bởi tín hiệu điện).

• Ứng dụng: Thường lắp tại các vị trí quan trọng như đầu ra của AHU/PAU, hoặc các trục kỹ thuật chính.
• Vai trò của Belimo: Động cơ Belimo FSAF24A/FSLF24-S là lựa chọn hoàn hảo cho loại van "2 trong 1" này. Nó vừa có thể đóng lại khi nhận tín hiệu khói từ BMS, vừa tự động đóng lại nhờ lò xo khi cảm biến nhiệt cục bộ (72°C) nóng chảy ngắt nguồn điện. Sự linh hoạt và tin cậy của Belimo đáp ứng hoàn hảo các kịch bản điều khiển phức tạp này.

5. Kết luận: Sự lựa chọn cho an toàn và bền vững

Việc lựa chọn đúng model động cơ cho từng ứng dụng cụ thể là chìa khóa để tối ưu hóa hiệu quả và chi phí đầu tư.

•  Chọn Belimo FSLF24-S cho các van chặn lửa/ngăn khói kích thước tiêu chuẩn, nơi không gian lắp đặt bị hạn chế.
• Chọn Belimo FSAF24A cho các van chặn lửa quá khổ, tải trọng nặng, hoặc các vị trí quan trọng cần lực đóng mở dự phòng lớn.

Với hai dòng động cơ "Tiêu chuẩn Vàng" này, Vật Liệu Toàn Cầu tự tin cung cấp cho các chủ đầu tư và nhà thầu cơ điện một giải pháp điều khiển PCCC toàn diện, đảm bảo an toàn tối đa cho công trình và con người. Sự kết hợp giữa thân van chất lượng cao của VLTC và "trái tim" Belimo Thụy Sĩ là bảo chứng cho sự bền vững theo thời gian.

Quý khách hàng cần tư vấn chuyên sâu về giải pháp van động cơ Belimo cho dự án PCCC? Hãy liên hệ ngay với đội ngũ chuyên gia kỹ thuật của chúng tôi để được hỗ trợ tốt nhất.
