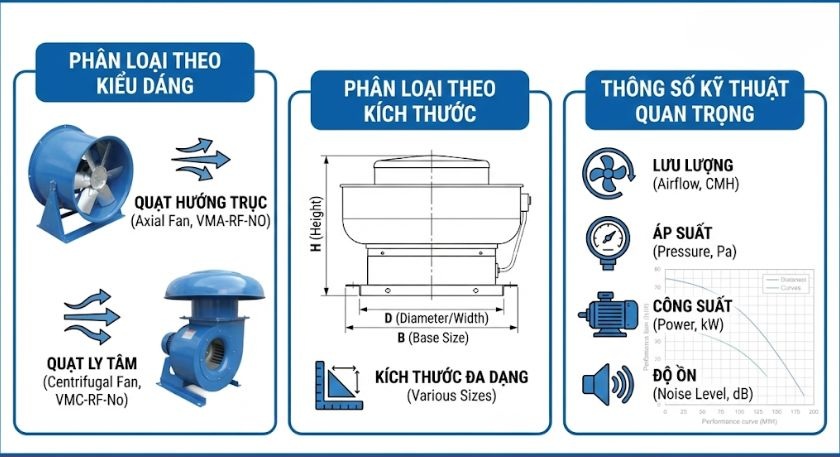

Phân loại quạt mái hút khói theo kiểu dáng, kích thước và các thông số kỹ thuật quan trọng

Tác giả: Admin VLTC | Thời gian đọc: 13 phút | Chuyên mục: Kiến Thức

Trong "ma trận" các thiết bị thông gió và phòng cháy chữa cháy (PCCC) hiện nay, việc lựa chọn đúng loại quạt gắn mái (Roof Fan) cũng giống như việc tìm đúng mảnh ghép cho một bức tranh hoàn hảo. Một nhà xưởng rộng 10.000m² sẽ cần loại quạt hoàn toàn khác với một tòa nhà văn phòng cao cấp. Nếu chọn sai kích thước, sai công suất, hệ thống không chỉ hoạt động kém hiệu quả mà còn gây lãng phí năng lượng khổng lồ, thậm chí không đạt chuẩn nghiệm thu PCCC.

Là đối tác phân phối chiến lược các dòng quạt công nghiệp Vimax chất lượng cao, Vật Liệu Toàn Cầu (VLTC) hiểu rằng khách hàng cần nhiều hơn một báo giá – họ cần sự thấu hiểu về kỹ thuật.

Bài viết này sẽ giúp các chủ đầu tư, tư vấn thiết kế và nhà thầu cơ điện có cái nhìn toàn diện về phân loại quạt mái hút khói, từ kiểu dáng, nguyên lý vận hành cho đến việc giải mã các thông số kỹ thuật cốt lõi.

1. Tại sao cần phân loại Quạt mái hút khói?

Trước khi đi vào chi tiết, chúng ta cần hiểu rằng không có loại quạt nào là "vạn năng". Mỗi dòng quạt được sinh ra để giải quyết một bài toán cụ thể về:

• Lưu lượng gió (Airflow): Cần thay đổi không khí bao nhiêu lần trong một giờ?
• Cột áp (Pressure): Quạt có cần hút qua đường ống gió dài hay thổi trực tiếp?
• Độ ồn (Noise Level): Khu vực lắp đặt có nhạy cảm với tiếng ồn không?
• Môi trường (Environment): Có hơi axit, nhiệt độ cao hay bụi bẩn không?

Việc phân loại quạt mái hút khói chính xác giúp tối ưu hóa chi phí đầu tư (CAPEX) và chi phí vận hành (OPEX), đồng thời đảm bảo an toàn tuyệt đối khi xảy ra hỏa hoạn.

>>> Tìm hiểu thêm về tầm quan trọng của thiết bị này trong bài viết: Quạt gắn mái hút khói là gì? Vai trò trong hệ thống hút khói mái.

>>> Tìm hiểu thêm về VLTC x Vimax: Đối Tác Chiến Lược Toàn Diện Về Kiến Tạo Giải Pháp PCCC

2. Phân loại theo Nguyên lý hoạt động (Cốt lõi kỹ thuật)

Dựa trên catalogue kỹ thuật của Vimax do VLTC cung cấp, quạt gắn mái được chia làm hai dòng chính dựa trên cách cánh quạt tác động lực lên không khí.

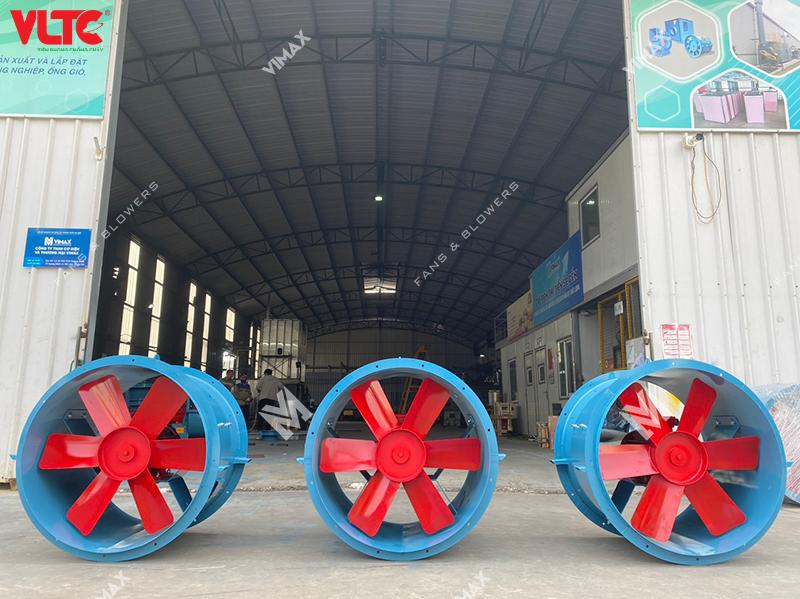

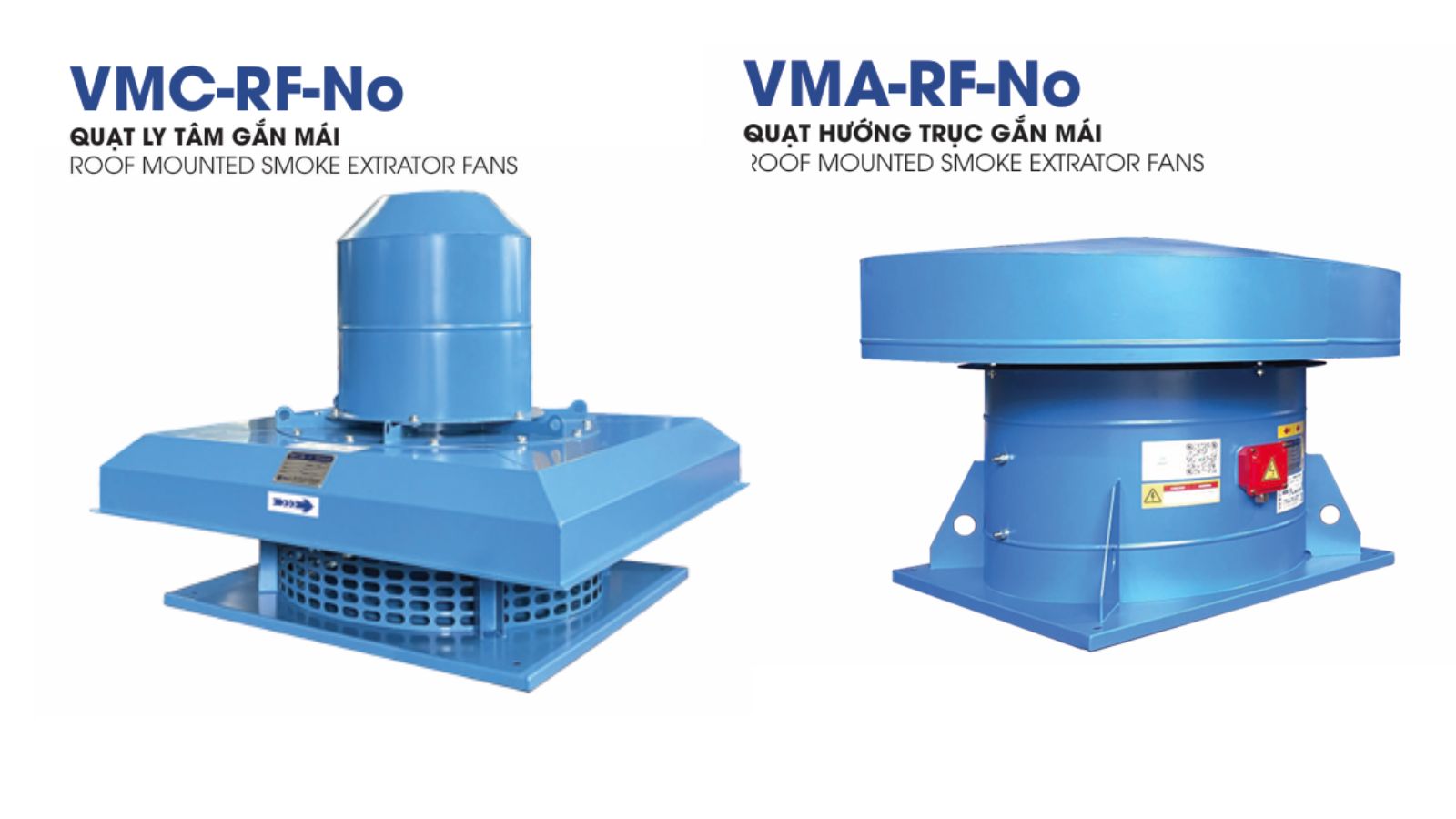

2.1. Quạt hướng trục gắn mái (Axial Roof Fan)

• Model đại diện: VMA-RF-NO.
• Đặc điểm: Luồng khí đi vào và đi ra song song với trục quay của cánh quạt.
• Cấu tạo: Sử dụng cánh quạt biên dạng airfoil (cánh máy bay) chế tạo từ hợp kim nhôm hoặc thép. Truyền động trực tiếp (Direct drive).
• Ưu điểm: Tạo ra lưu lượng gió cực lớn. Kết cấu đơn giản, dễ bảo trì, giá thành đầu tư hợp lý.
• Nhược điểm: Cột áp thấp (không hút được qua đường ống quá dài), độ ồn cao hơn dòng ly tâm.
• Ứng dụng: Phù hợp nhất cho nhà xưởng công nghiệp, kho bãi rộng lớn cần thông gió tổng thể và hút khói nhanh.

2.2. Quạt ly tâm gắn mái (Centrifugal Roof Fan)

• Model đại diện: VMC-RF.
• Đặc điểm: Luồng khí đi vào dọc theo trục và bị đẩy ra vuông góc với trục nhờ lực ly tâm.
• Cấu tạo: Sử dụng cánh cong sau (Backward curved) hiệu suất cao. Vỏ quạt thường có thiết kế dạng nấm (mushroom) để dẫn hướng gió ra xung quanh.
• Ưu điểm: Tạo ra cột áp cao, hoạt động rất ổn định, độ ồn thấp, hiệu suất năng lượng cao (tiết kiệm điện).
• Nhược điểm: Lưu lượng gió thường thấp hơn dòng hướng trục cùng kích thước, chi phí đầu tư cao hơn.
• Ứng dụng: Phù hợp cho tòa nhà cao tầng, trung tâm thương mại, khách sạn, bệnh viện – những nơi yêu cầu độ yên tĩnh và cần hút khói qua hệ thống ống gió trục kỹ thuật.

3. Phân loại theo Kiểu dáng và Vật liệu chế tạo

Kiểu dáng không chỉ là thẩm mỹ, nó liên quan đến khí động học và khả năng chống chịu thời tiết.

3.1. Kiểu dáng Nấm (Mushroom Style) - Dòng VMC

• Mô tả: Phần nón che mưa bên trên bo tròn như cây nấm.
• Tác dụng: Giảm tối đa trở lực gió khi thoát ra, đồng thời nước mưa sẽ trượt nhanh xuống, không đọng lại. Thiết kế này giúp quạt nhìn gọn gàng và thẩm mỹ hơn khi nhìn từ dưới đất lên hoặc từ các tòa nhà cao hơn.

3.2. Kiểu dáng Trụ nón (Cylinder with Rain Cap) - Dòng VMA

• Mô tả: Thân quạt hình trụ tròn, phía trên có nón che mưa dạng chóp nón mở rộng (Non-return flap hoặc Fixed cap).
• Tác dụng: Bảo vệ động cơ tuyệt đối khỏi mưa hắt. Nón che mưa mở rộng giúp luồng khí thoát ra mạnh mẽ, đẩy thẳng lên trời hoặc tản ra xung quanh tùy thiết kế.

3.3. Phân loại theo Vật liệu

Tại VLTC, khách hàng có thể tùy chọn vật liệu dựa trên môi trường lắp đặt:

• Thép SS400 sơn tĩnh điện: Phổ biến nhất, giá thành tốt, bền trong môi trường thông thường.
• Inox 304: Dùng cho các nhà máy hóa chất, thực phẩm, hoặc các công trình ven biển chịu hơi muối mặn ăn mòn cao.

4. Giải mã các Thông số kỹ thuật quan trọng (Cách đọc Catalogue)

Khi cầm trên tay bảng thông số (Datasheet) của quạt Vimax, có 4 chỉ số vàng mà chủ đầu tư cần quan tâm để chọn đúng công suất và kích thước.

4.1. Lưu lượng gió (Airflow - Q)

• Đơn vị: m³/h (mét khối trên giờ).
• Ý nghĩa: Cho biết lượng không khí mà quạt có thể hút ra trong 1 giờ.
• Cách chọn: Dựa trên "Bội số tuần hoàn không khí" (Air Change Rate).
  • Ví dụ: Nhà xưởng đúc nóng cần thay đổi không khí 30 lần/giờ. Thể tích xưởng là 5.000m³.
  • Tổng lưu lượng cần = 5.000 x 30 = 150.000 m³/h.
  • Nếu dùng quạt có lưu lượng 30.000 m³/h, bạn sẽ cần 5 chiếc.

4.2. Cột áp tĩnh (Static Pressure - P)

• Đơn vị: Pa (Pascal).
• Ý nghĩa: Sức mạnh của quạt để thắng được lực cản của đường ống gió, miệng gió và các phụ kiện.
• Lưu ý:
  • Quạt hướng trục (VMA) thường có áp suất thấp (50 - 300 Pa).
  • Quạt ly tâm (VMC) thường có áp suất cao (300 - 1000 Pa trở lên).
  • Nếu lắp quạt trực tiếp trên mái không qua ống gió, chọn áp suất thấp để ưu tiên lưu lượng. Nếu nối ống gió dài, bắt buộc phải chọn áp suất cao.

4.3. Công suất động cơ (Power - P) và Tốc độ (Speed)

• Đơn vị: kW (Kilowatt) hoặc HP (Mã lực).
• Ý nghĩa: Quyết định mức tiêu thụ điện năng.
• Tiêu chuẩn PCCC: Động cơ phải là loại chịu nhiệt (ví dụ 300°C/2h). VLTC cung cấp các dòng động cơ IP55, Class F/H từ các hãng uy tín (Toàn Phát, Hem, Teco...).
• Tốc độ (Rpm):
  • Tốc độ cao (1450 - 2900 rpm): Lưu lượng và áp suất lớn, nhưng ồn hơn.
  • Tốc độ thấp (960 - 720 rpm): Chạy êm, bền bỉ, thích hợp thông gió thường xuyên.

4.4. Kích thước (Dimensions)

• Thông số chính: Đường kính cánh (D - mm) hoặc Kích thước chân đế (L x W).
• Các kích thước phổ biến của Vimax tại VLTC:
  • Dòng nhỏ: D300, D400, D500 (Dùng cho biệt thự, nhà kho nhỏ).
  • Dòng trung: D600, D700, D800 (Nhà xưởng tiêu chuẩn).
  • Dòng lớn: D900, D1000, D1200+ (Nhà máy thép, nhà máy điện).
• Lưu ý: Kích thước quạt liên quan trực tiếp đến việc thiết kế kết cấu chịu lực của mái (Trimmer). Cần chốt kích thước sớm để đơn vị kết cấu thép gia cố mái.

5. Chọn đúng loại cho đúng công trình: Lời khuyên từ chuyên gia VLTC

Dựa trên kinh nghiệm cung cấp cho hàng trăm dự án, VLTC đưa ra bảng gợi ý lựa chọn nhanh:

>>> Xem thêm về các tiêu chuẩn nghiệm thu tại: Tiêu chuẩn quốc tế và Việt Nam cho quạt hút mái.

6. Tại sao thông số kỹ thuật của VLTC đáng tin cậy?

Trên thị trường có nhiều đơn vị "thổi phồng" thông số (lưu lượng ảo, công suất ảo) để bán hàng. Tại Vật Liệu Toàn Cầu, chúng tôi cam kết:

1. Trung thực về thông số: Các thông số lưu lượng, cột áp trong catalogue Vimax được đo đạc thực tế và tham chiếu theo tiêu chuẩn AMCA (Mỹ).
2. Cân bằng động chính xác: Cánh quạt được cân bằng động kỹ thuật số (Digital Balancing) đạt cấp G2.5 theo ISO 1940, đảm bảo quạt chạy đúng tốc độ thiết kế mà không rung lắc.
3. Động cơ chuẩn PCCC: Công suất động cơ được tính toán dư tải (Safety factor) để đảm bảo vận hành bền bỉ trong điều kiện khắc nghiệt của hỏa hoạn (300°C/2h).

7. Kết luận

Việc phân loại quạt mái hút khói và hiểu rõ các thông số kỹ thuật là bước đầu tiên và quan trọng nhất để xây dựng một hệ thống PCCC hiệu quả. Một sự lựa chọn đúng đắn về kích thước, công suất và chủng loại không chỉ giúp bảo vệ công trình an toàn mà còn tiết kiệm hàng tỷ đồng tiền điện trong suốt vòng đời dự án.

Với dải sản phẩm đa dạng từ Vimax (VMA-RF, VMC-RF), Vật Liệu Toàn Cầu tự tin đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất của chủ đầu tư. Chúng tôi không chỉ bán quạt, chúng tôi cung cấp giải pháp thông gió được "may đo" chính xác cho công trình của bạn.
