Van chặn lửa là một thành phần không thể thiếu trong hệ thống phòng cháy chữa cháy (PCCC) thụ động, giúp ngăn chặn hiệu quả sự lây lan của lửa và khói qua đường ống thông gió. Tuy nhiên, hiệu quả hoạt động của chúng phụ thuộc rất lớn vào việc tuân thủ hướng dẫn lắp đặt van chặn lửa đúng kỹ thuật. Bài viết này, Vật Liệu Toàn Cầu sẽ cung cấp một hướng dẫn lắp đặt van PCCC chi tiết, từ việc chuẩn bị cho đến các bước thi công theo sơ đồ lắp đặt van chặn lửa và bản vẽ kỹ thuật van chống cháy, giúp công trình của bạn đạt chuẩn an toàn cao nhất.
Tầm quan trọng của việc lắp đặt van chặn lửa đúng cách
.png)

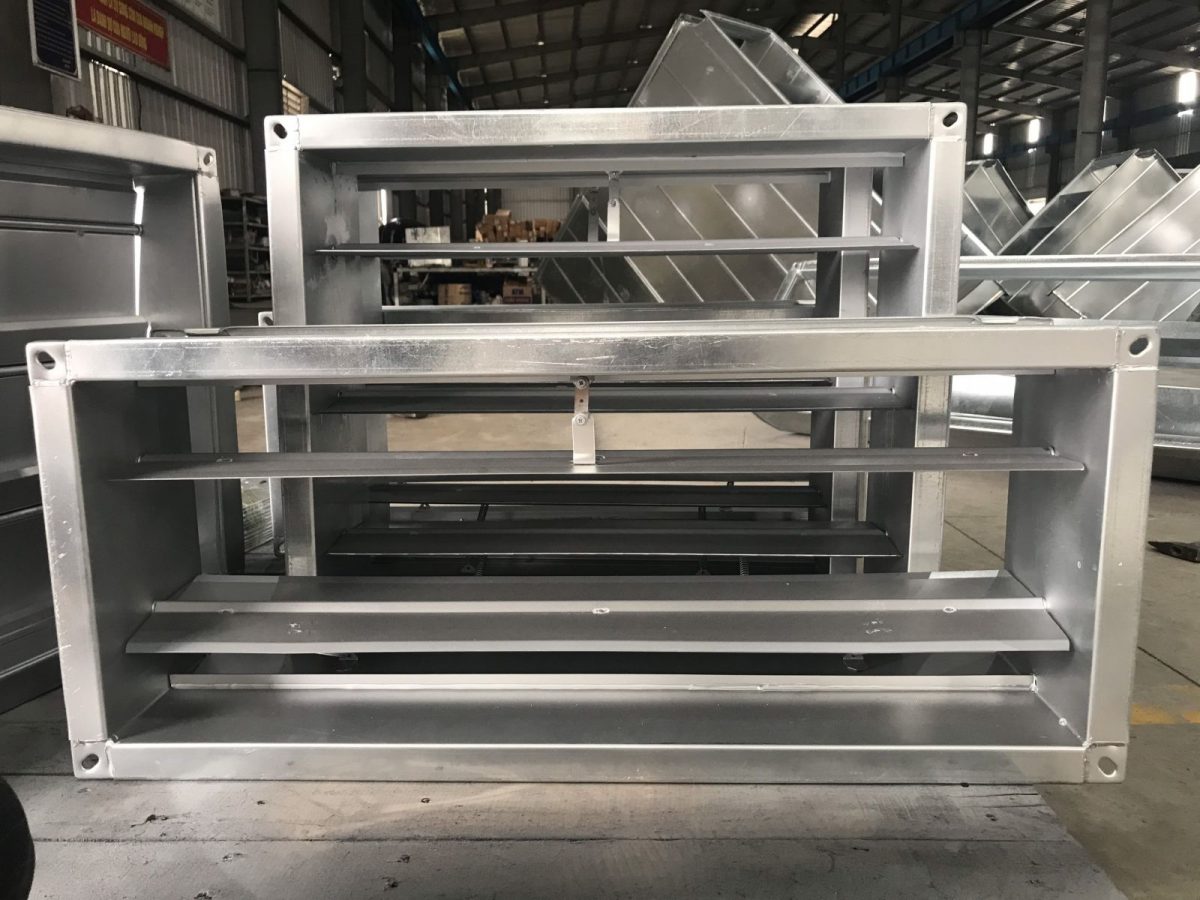

Van chặn lửa hoạt động như một rào cản lửa và khói tự động, được kích hoạt khi nhiệt độ trong đường ống gió đạt đến ngưỡng nguy hiểm. Nếu việc lắp đặt không đúng tiêu chuẩn, van có thể:
- Không hoạt động khi cần thiết: Bị kẹt, không đóng kín, hoặc không kích hoạt đúng lúc, dẫn đến cháy lan.
- Giảm hiệu quả chống cháy của tường/sàn: Tạo ra khe hở, làm mất đi giới hạn chịu lửa của cấu kiện ngăn cháy.
- Không đáp ứng yêu cầu kiểm định PCCC: Dẫn đến việc công trình không được cấp phép hoạt động, hoặc bị xử phạt hành chính.
Do đó, việc tuân thủ hướng dẫn lắp đặt van chặn lửa không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn để đảm bảo an toàn cho công trình và con người.
Xem thêm >> Các loại van chặn lửa phổ biến trên thị trường
Các tiêu chuẩn và nguyên tắc cơ bản khi lắp đặt van chặn lửa
Trước khi đi vào quy trình lắp đặt van PCCC, cần nắm vững các nguyên tắc và tiêu chuẩn cơ bản:
- Tuân thủ bản vẽ thiết kế PCCC đã được thẩm duyệt: Đây là tài liệu quan trọng nhất, cung cấp vị trí, loại van, kích thước, và giới hạn chịu lửa (EI) yêu cầu. Mọi chi tiết trong bản vẽ kỹ thuật van chống cháy phải được tuân thủ nghiêm ngặt.
- Chọn van đúng chuẩn: Sử dụng van chặn lửa đã được kiểm định và có chứng nhận hợp quy, phù hợp với giới hạn chịu lửa của kết cấu mà nó xuyên qua (ví dụ: nếu tường là EI 90, van cũng phải là EI 90 hoặc cao hơn).
- Vật liệu và phụ kiện: Các vật liệu liên quan như vật liệu bịt khe (vữa chống cháy, tấm chống cháy Global Titan Fireboard), keo chống cháy, bulong, thanh đỡ phải là loại chịu nhiệt và đạt chuẩn PCCC.
- Đảm bảo tính toàn vẹn lửa (EI): Mục tiêu chính của việc lắp đặt là duy trì hoặc tăng cường tính toàn vẹn lửa của tường/sàn tại vị trí van xuyên qua.
Hướng dẫn lắp đặt van chặn lửa chi tiết theo sơ đồ kỹ thuật
Bước 1: Chuẩn bị mặt bằng và vật tư
- Kiểm tra vị trí: Đối chiếu vị trí lắp đặt van trên sơ đồ lắp đặt van chặn lửa và bản vẽ kỹ thuật với thực tế công trình. Đảm bảo lỗ mở trên tường/sàn có kích thước phù hợp với khung van.
- Vệ sinh khu vực: Làm sạch bụi bẩn, vật cản tại vị trí lắp đặt để đảm bảo bề mặt tiếp xúc tốt.
- Kiểm tra vật tư: Sẵn sàng van chặn lửa, ống gió (nếu cần lắp đặt đồng thời), vật liệu bịt khe (tấm Global Titan Fireboard, vữa chống cháy, keo chống cháy), bulong, thanh đỡ, thiết bị bảo hộ lao động. Đảm bảo tất cả vật tư có đầy đủ chứng nhận chất lượng và xuất xứ.
- Lưu ý: Đối với van động cơ, kiểm tra hệ thống dây điện điều khiển và nguồn cấp.
Bước 2: Định vị và cố định van chặn lửa
- Lắp đặt vào ống gió:
- Nếu van được lắp đặt trong đoạn ống gió, hãy kết nối van với đoạn ống trước. Đảm bảo hướng van (nếu có hướng) và lá van không bị cản trở khi đóng/mở.
- Sử dụng gioăng chịu nhiệt và các mối nối kín khít để đảm bảo không rò rỉ khói/lửa.
- Định vị van vào lỗ mở: Đưa van và đoạn ống gió (nếu đã kết nối) vào vị trí lỗ mở trên tường hoặc sàn ngăn cháy. Đảm bảo van được đặt thẳng hàng, cân bằng.
- Cố định van:
- Sử dụng bulong nở hoặc khung thép chuyên dụng để cố định khung van chắc chắn vào kết cấu tường/sàn. Đảm bảo các điểm cố định đủ mạnh để giữ van vững chắc trong điều kiện bình thường và khi có cháy.
- Lưu ý khoảng cách giữa khung van và mép lỗ mở phải đủ để thực hiện bước bịt khe chống cháy.
Bước 3: Xử lý khe hở và bịt kín chống cháy
Đây là bước cực kỳ quan trọng để duy trì giới hạn chịu lửa của kết cấu.
- Làm sạch khe hở: Đảm bảo khe hở giữa khung van và kết cấu tường/sàn sạch sẽ, không có vật lạ.
- Bịt kín bằng vật liệu chống cháy:
- Sử dụng các vật liệu chống cháy chuyên dụng như vữa chống cháy, sợi khoáng nén, hoặc đặc biệt hiệu quả là tấm chống cháy Global Titan Fireboard (cắt vừa khít và chèn vào khe hở) kết hợp với keo chống cháy.
- Đảm bảo vật liệu bịt kín lấp đầy toàn bộ khe hở, không để lại bất kỳ khoảng trống nào mà lửa hoặc khói có thể xuyên qua.
- Độ dày và loại vật liệu bịt kín phải phù hợp với giới hạn chịu lửa yêu cầu của tường/sàn.
Bước 4: Đấu nối điện và kiểm tra (Đối với van động cơ)
- Đấu nối điện: Nối dây điện điều khiển từ tủ PCCC trung tâm đến động cơ của van theo sơ đồ lắp đặt van chặn lửa chi tiết của nhà sản xuất. Đảm bảo các mối nối điện an toàn, chắc chắn và sử dụng dây cáp chống cháy.
- Kiểm tra tín hiệu: Thực hiện kiểm tra tín hiệu từ hệ thống báo cháy để đảm bảo van nhận được lệnh và đóng/mở đúng chức năng.
- Cài đặt và hiệu chỉnh: Nếu cần, thực hiện cài đặt hoặc hiệu chỉnh các thông số của động cơ để van hoạt động tối ưu.
Bước 5: Kiểm tra, chạy thử và nghiệm thu
- Kiểm tra tổng thể: Kiểm tra toàn bộ việc lắp đặt, độ vững chắc, độ kín khít của van và các mối nối.
- Kiểm tra chức năng:
- Van cầu chì: Kiểm tra tình trạng cầu chì, đảm bảo cơ cấu đóng/mở hoạt động trơn tru. Có thể thực hiện thử nghiệm nóng chảy cầu chì (trong điều kiện kiểm soát) hoặc kiểm tra bằng cách giải phóng chốt hãm thủ công để xem van đóng kín.
- Van động cơ: Thực hiện chạy thử đóng/mở van thông qua tủ điều khiển PCCC trung tâm. Kiểm tra thời gian đóng/mở và độ kín của lá van.
- Nghiệm thu PCCC: Phối hợp với cơ quan PCCC và chủ đầu tư để tiến hành nghiệm thu theo quy định, đảm bảo hệ thống van chặn lửa đạt chuẩn và sẵn sàng hoạt động khi có sự cố.
Vật Liệu Toàn Cầu – Đồng hành cùng bạn trong lắp đặt van chặn lửa
Vật Liệu Toàn Cầu cam kết mang đến giải pháp PCCC toàn diện và chất lượng cao. Chúng tôi không chỉ cung cấp các loại van chặn lửa đạt chuẩn quốc tế mà còn đồng hành cùng bạn trong từng bước hướng dẫn lắp đặt van chặn lửa đúng kỹ thuật:
- Cung cấp van chặn lửa chất lượng: Các loại van cầu chì và van động cơ được kiểm định, có đầy đủ chứng nhận, đảm bảo tuân thủ mọi tiêu chuẩn van ngăn cháy và quy định lắp đặt van chống cháy lan mới nhất.
- Vật liệu chống cháy chuyên dụng: Chúng tôi cung cấp tấm chống cháy Global Titan Fireboard – giải pháp tối ưu cho việc bịt kín khe hở chống cháy, bọc ống gió, làm vách ngăn, trần chống cháy, góp phần nâng cao tính toàn vẹn lửa của công trình.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ bạn hiểu rõ sơ đồ lắp đặt van chặn lửa, giải đáp thắc mắc về bản vẽ kỹ thuật van chống cháy và đưa ra lời khuyên tốt nhất cho dự án của bạn.
Việc lắp đặt van chặn lửa đúng kỹ thuật là yếu tố then chốt quyết định hiệu quả của hệ thống PCCC thụ động. Bằng cách tuân thủ nghiêm ngặt hướng dẫn lắp đặt van chặn lửa, nghiên cứu kỹ sơ đồ lắp đặt van chặn lửa và sử dụng vật tư chất lượng từ những đơn vị uy tín như Vật Liệu Toàn Cầu, bạn sẽ góp phần xây dựng một công trình an toàn, bền vững và tuân thủ mọi quy định PCCC.
