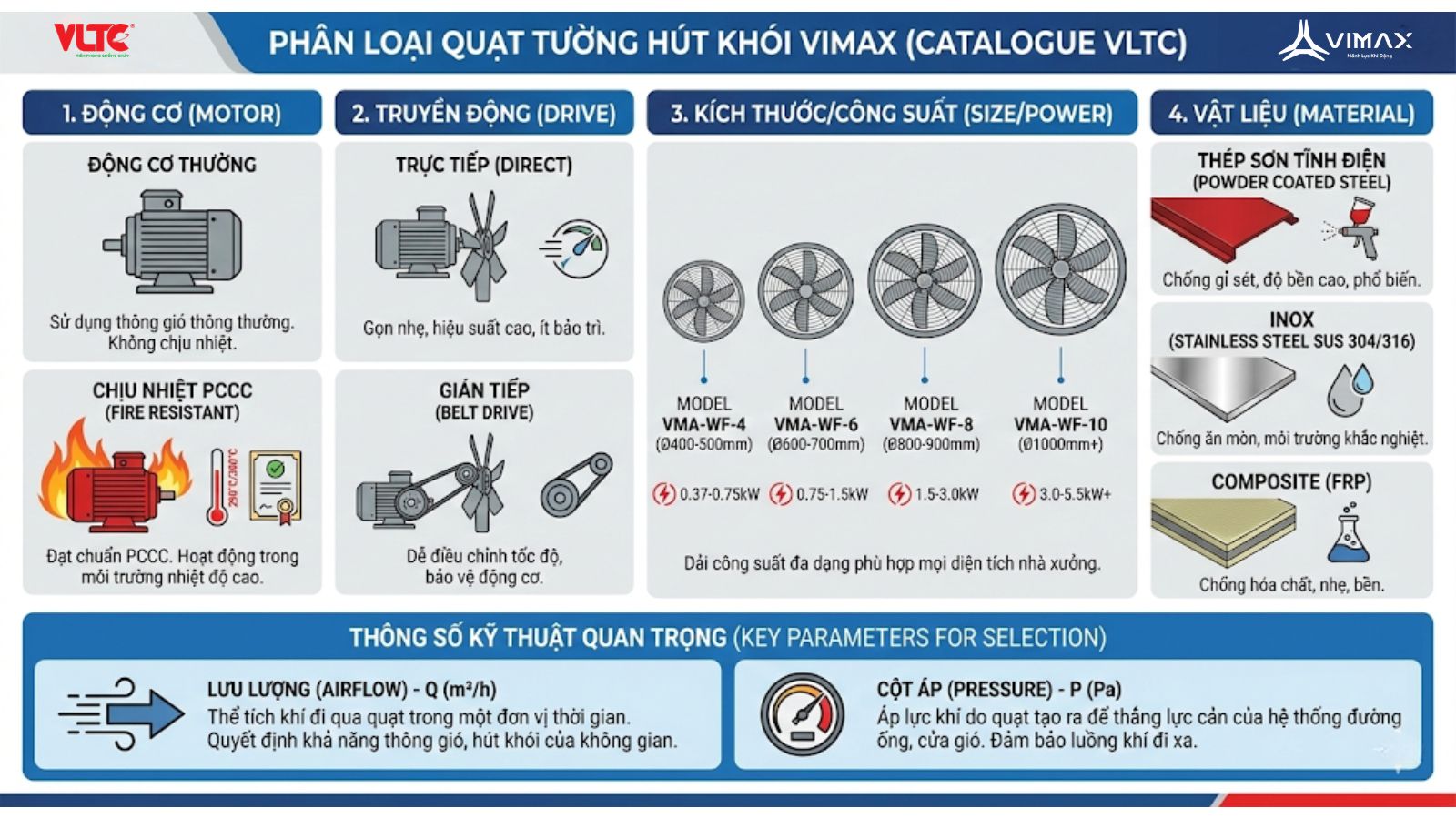

Phân loại quạt tường hút khói phòng cháy chữa cháy phổ biến trên thị trường

Tác giả: Admin VLTC | Thời gian đọc: 13 phút | Chuyên mục: Kiến Thức

Trong bối cảnh quy định về Phòng cháy chữa cháy (PCCC) ngày càng thắt chặt theo QCVN 06:2022/BXD, việc trang bị hệ thống thông gió và hút khói sự cố cho nhà xưởng, kho bãi là yêu cầu bắt buộc. Trong đó, quạt gắn tường hút khói nổi lên như một giải pháp tối ưu về chi phí và hiệu quả không gian.

Tuy nhiên, thị trường hiện nay có hàng trăm loại quạt với mẫu mã, kích thước và thông số khác nhau. Việc chọn sai loại quạt không chỉ gây lãng phí ngân sách mà còn khiến hệ thống không được nghiệm thu do không đạt chuẩn PCCC.

Là đơn vị phân phối chính hãng các dòng quạt công nghiệp Vimax chất lượng cao, Vật Liệu Toàn Cầu (VLTC) sẽ giúp các chủ đầu tư và nhà thầu "giải mã" ma trận này. Bài viết dưới đây sẽ đi sâu vào phân loại quạt tường hút khói dựa trên các tiêu chí kỹ thuật cốt lõi như động cơ, công suất, kiểu quạt và thông số kỹ thuật, giúp bạn đưa ra quyết định đầu tư chính xác nhất.

1. Tại sao phải phân loại Quạt tường hút khói?

Trước khi đi vào chi tiết, chúng ta cần hiểu rằng "Quạt tường" là một khái niệm rất rộng. Nó bao gồm từ những chiếc quạt thông gió dân dụng nhỏ bé đến những "gã khổng lồ" công nghiệp với sải cánh hơn 1 mét.

Trong hệ thống PCCC, việc phân loại chính xác giúp:

• Tối ưu hóa công năng: Chọn đúng kiểu quạt cho đúng môi trường (ví dụ: môi trường có hóa chất ăn mòn cần vật liệu khác với môi trường bụi gỗ).
• Đảm bảo an toàn: Chỉ những loại quạt được phân loại là "Chịu nhiệt PCCC" mới có khả năng hoạt động khi hỏa hoạn xảy ra.
• Tiết kiệm chi phí: Chọn đúng công suất và lưu lượng giúp tránh tình trạng "thừa gió thiếu áp" hoặc lãng phí điện năng tiêu thụ.

>>> Tìm hiểu cơ chế hoạt động chung của dòng quạt này tại bài viết: Cấu tạo và nguyên lý vận hành của quạt gắn tường hút khói.

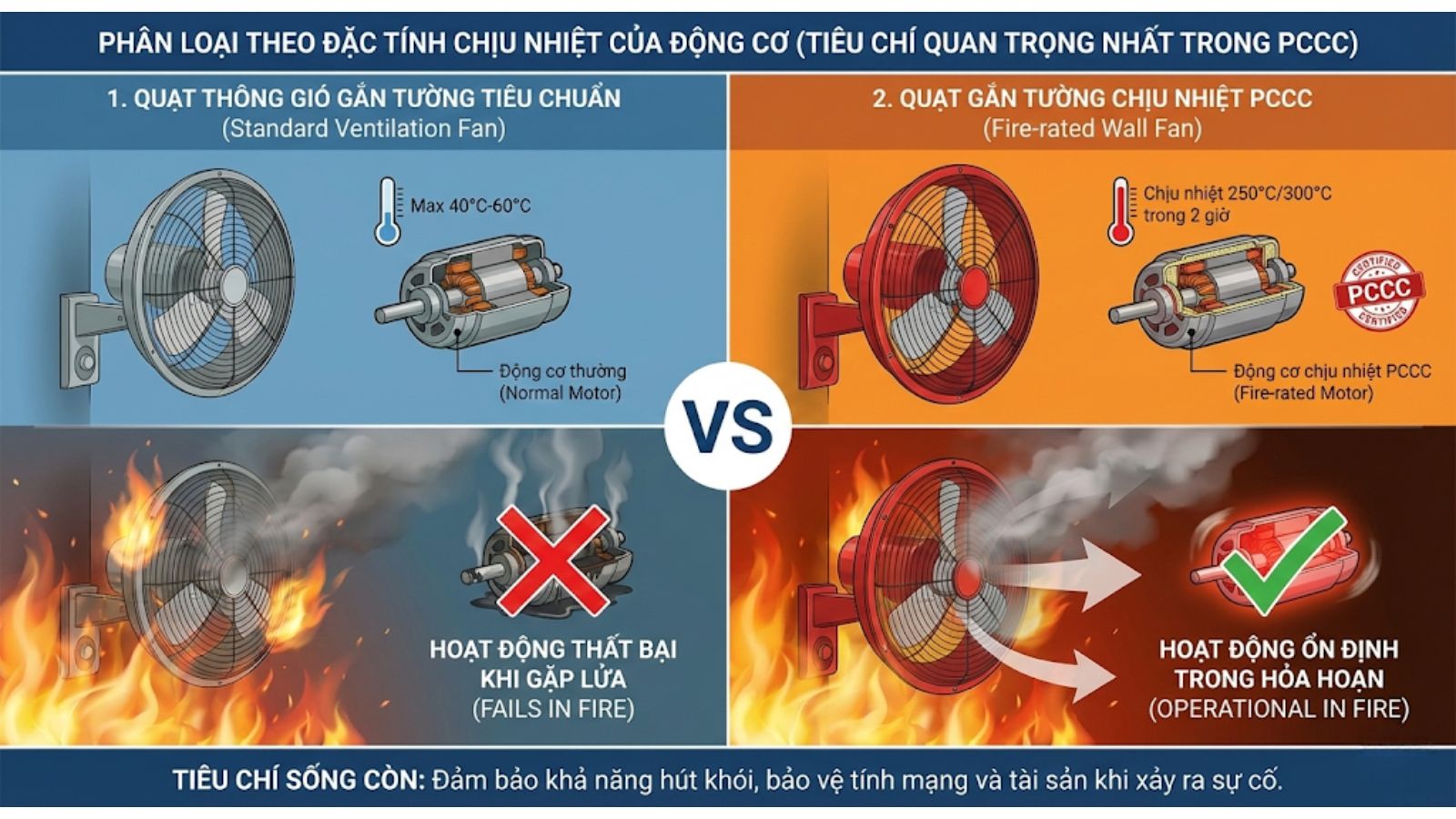

2. Phân loại theo Đặc tính chịu nhiệt của Động cơ (Tiêu chí quan trọng nhất trong PCCC)

Đây là tiêu chí sống còn để phân biệt quạt thông gió thường và quạt hút khói sự cố.

2.1. Quạt thông gió gắn tường tiêu chuẩn (Standard Ventilation Fan)

• Đặc điểm: Sử dụng động cơ thường (Normal Motor), cấp cách điện Class F.
• Ứng dụng: Dùng để làm mát, hút mùi, hút bụi trong điều kiện sản xuất bình thường.
• Hạn chế: Khi nhiệt độ vượt quá 60-80°C, động cơ sẽ tự ngắt hoặc bị cháy cuộn dây, làm tê liệt hệ thống hút khói.

2.2. Quạt gắn tường chịu nhiệt PCCC (Fire-rated Wall Fan)

• Đặc điểm: Sử dụng động cơ chịu nhiệt chuyên dụng (Fire Motor) từ các hãng uy tín như Toàn Phát, Hem, Teco, ATT...
• Thông số kỹ thuật:
  • Chịu được nhiệt độ 250°C trong 2 giờ.
  • Hoặc 300°C trong 2 giờ (Tùy yêu cầu dự án).
  • Cấp bảo vệ IP55 (Chống bụi, nước).
• Vai trò: Khi có hỏa hoạn, quạt vẫn vận hành bền bỉ để hút khói độc ra ngoài, giúp cư dân thoát hiểm.
• Sản phẩm tại VLTC: Tất cả các model quạt tường Vimax dùng cho PCCC do VLTC phân phối đều có đầy đủ giấy tờ để xin tem kiểm định của Cục Cảnh sát PCCC.

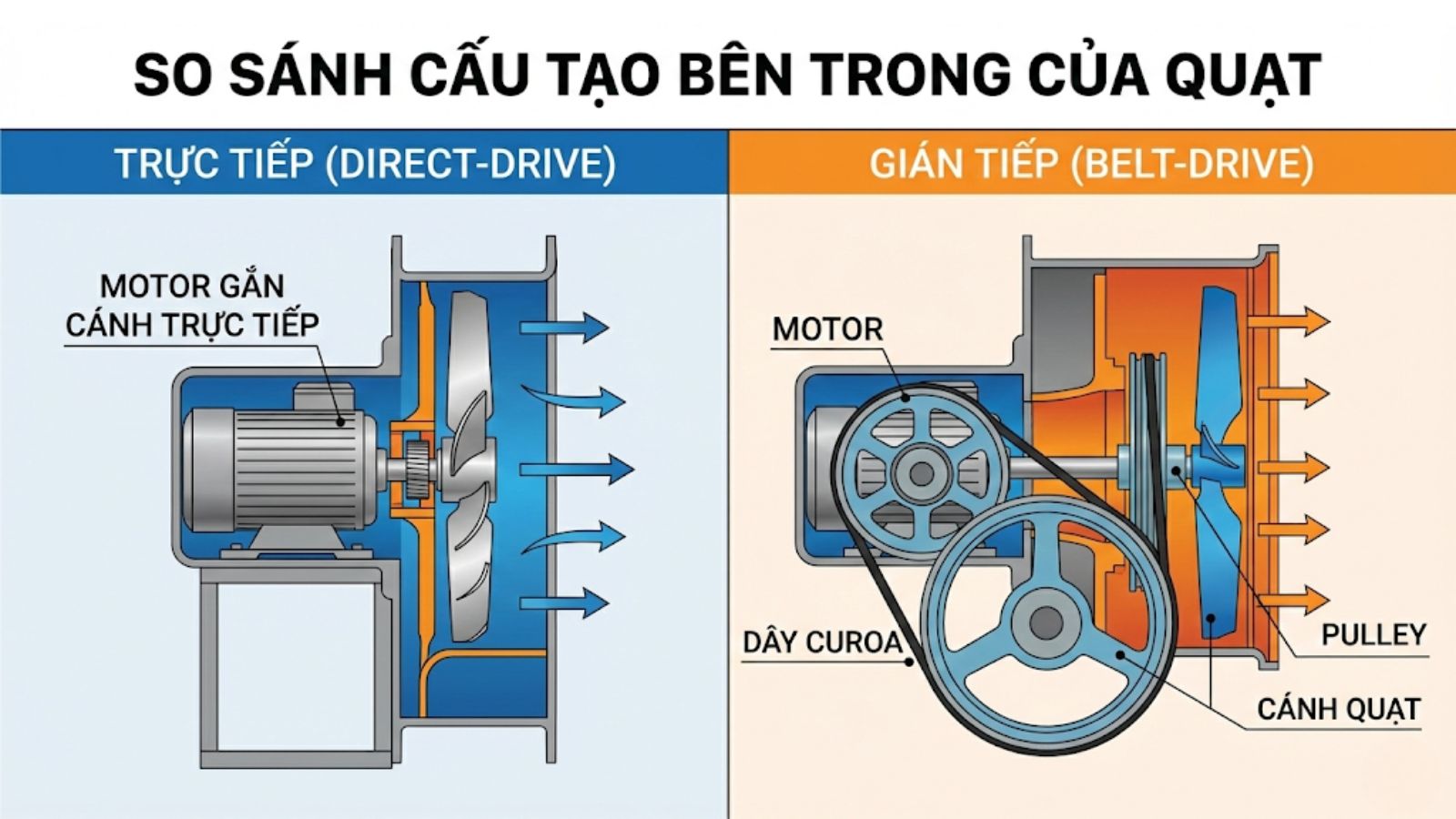

 3. Phân loại theo Cơ chế truyền động

Dựa trên cấu tạo cơ khí, phân loại quạt tường hút khói được chia làm hai dòng chính:

3.1. Quạt gắn tường truyền động trực tiếp (Direct Drive)

• Cấu tạo: Cánh quạt được gắn trực tiếp lên trục động cơ.
• Ưu điểm:
  • Hiệu suất năng lượng cao do không thất thoát qua dây đai.
  • Ít phải bảo trì (không lo chùng dây curoa, trượt đai).
  • Tốc độ gió cao, lực hút mạnh.
• Nhược điểm: Độ ồn thường cao hơn dòng gián tiếp. Động cơ phải chịu trực tiếp bụi bẩn từ luồng khí đi qua.
• Đại diện VLTC: Các dòng VMA-WF (như VMA-WF-4, VMA-WF-5) trong catalogue thường ưu tiên thiết kế này để đảm bảo sự gọn nhẹ và bền bỉ cho PCCC.

3.2. Quạt gắn tường truyền động gián tiếp (Belt Drive)

• Cấu tạo: Động cơ truyền lực tới cánh quạt thông qua dây curoa và puly.
• Ưu điểm:
  • Vận hành êm ái hơn, độ ồn thấp.
  • Động cơ có thể được che chắn tốt hơn.
  • Dễ dàng điều chỉnh tốc độ quạt bằng cách thay đổi tỷ số truyền của puly.
• Ứng dụng: Thường dùng cho các khu vực yêu cầu độ ồn thấp như nhà xưởng gần khu dân cư, hoặc kích thước quạt quá lớn (D1000 trở lên).

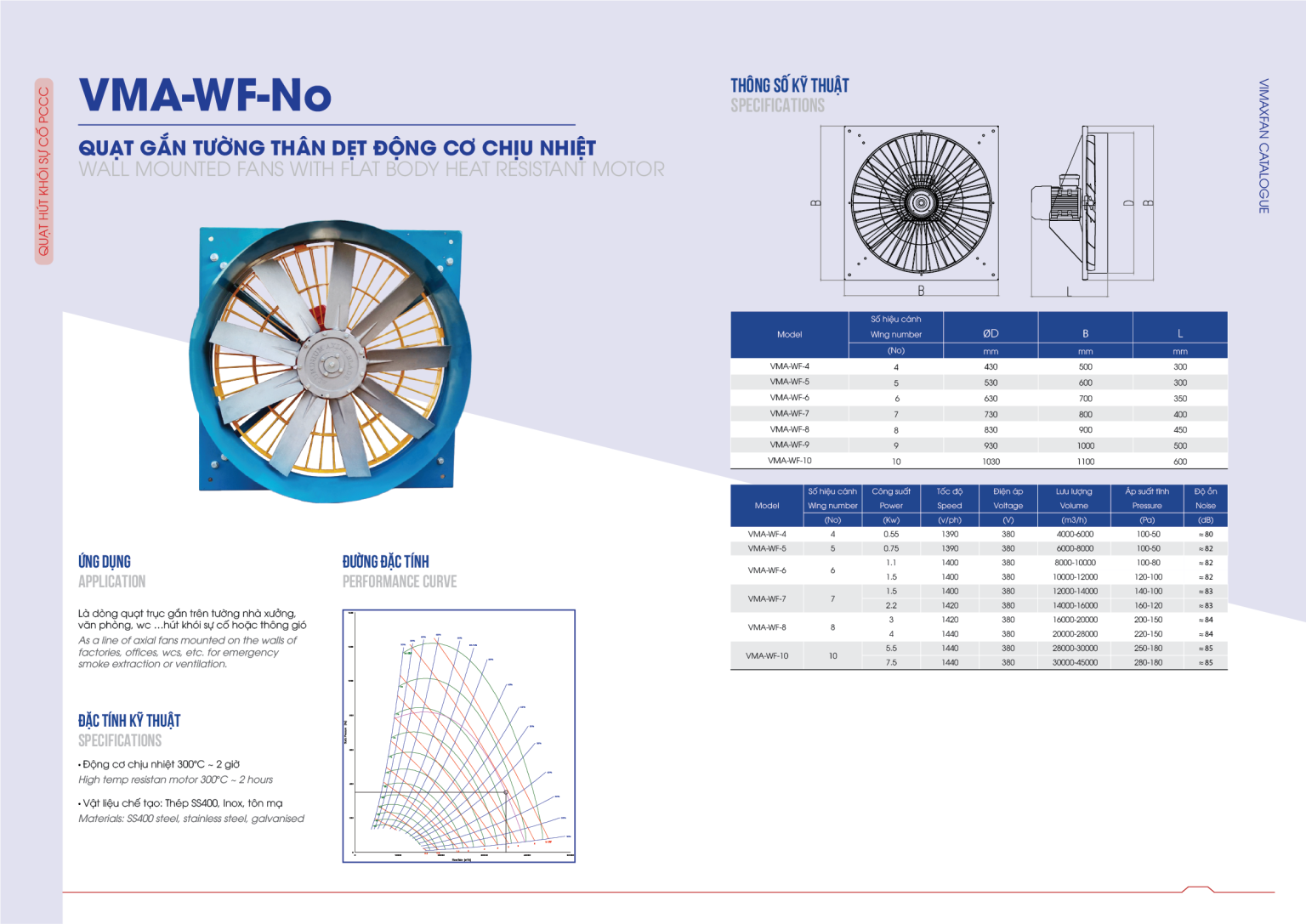

4. Phân loại theo Kích thước và Công suất (Dựa trên Catalogue VLTC)

Dựa vào file Catalogue Fan mà Vật Liệu Toàn Cầu cung cấp, chúng ta có thể phân loại quạt tường hút khói (Dòng VMA-WF) thành các nhóm kích thước và công suất cụ thể để khách hàng dễ lựa chọn:

4.1. Nhóm quạt nhỏ và trung bình (VMA-WF-4 đến VMA-WF-6)

Đây là phân khúc phổ biến nhất cho các nhà xưởng quy mô vừa, các phòng kỹ thuật, trạm biến áp.

• Model VMA-WF-4:
  • Số cánh: 4 cánh.
  • Công suất (Power): 0.55 kW.
  • Tốc độ: 1390 v/ph.
  • Lưu lượng: 3.000 - 5.000 m³/h.
  • Áp suất tĩnh: 60 - 30 Pa.
  • Ứng dụng: Thông gió cục bộ, phòng máy nhỏ.
• Model VMA-WF-5:
  • Số cánh: 5 cánh.
  • Công suất: 0.55 - 0.75 kW.
  • Lưu lượng: 5.000 - 8.000 m³/h.
  • Ứng dụng: Nhà xưởng may mặc nhỏ, kho chứa hàng hóa trung bình.
• Model VMA-WF-6:
  • Số cánh: 6 cánh.
  • Công suất: 1.1 - 1.5 - 2.2 kW.
  • Lưu lượng: Lên tới 18.000 m³/h (tùy phiên bản).
  • Ứng dụng: Đây là dòng chủ lực, cân bằng tốt giữa lưu lượng và chi phí.

4.2. Nhóm quạt công nghiệp lớn (VMA-WF-7 đến VMA-WF-10)

Dành cho các nhà máy công nghiệp nặng, xưởng cơ khí rộng lớn cần thay đổi không khí nhanh.

• Model VMA-WF-9:
  • Kích thước: Lớn (thường D900mm).
  • Công suất: 5.5 - 7.5 kW (ước tính theo chuẩn công nghiệp).
  • Lưu lượng: 30.000 - 40.000 m³/h.
  • Áp suất: Lên tới 250-300 Pa.
• Model VMA-WF-10:
  • Kích thước: Siêu lớn (D1000mm trở lên).
  • Đặc điểm: Lưu lượng gió khổng lồ, như một cơn bão nhân tạo cuốn sạch khói bụi.
  • Ứng dụng: Nhà máy thép, xưởng đúc, kho logistic khổng lồ.

Lưu ý kỹ thuật: Các thông số trên được trích xuất từ Catalogue VLTC (Vimax Fan). Tùy vào yêu cầu thực tế, VLTC có thể tinh chỉnh góc nghiêng cánh hoặc tốc độ motor để đạt điểm làm việc (Working point) tối ưu nhất cho khách hàng.

>>> Xem chi tiết bảng thông số kỹ thuật trong bài: Quạt gắn tường hút khói là gì? Công dụng và lợi ích chính.

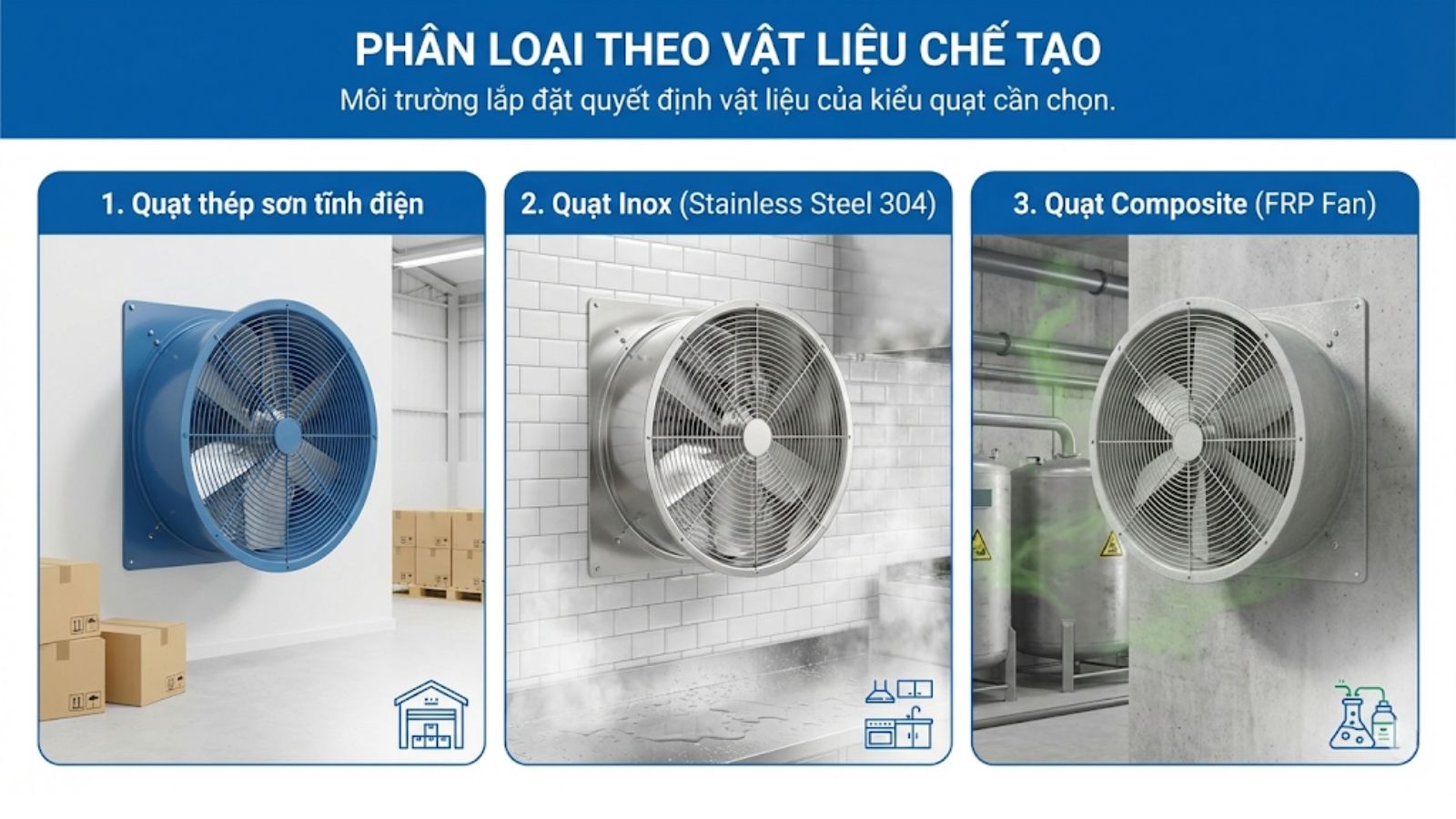

5. Phân loại theo Vật liệu chế tạo

Môi trường lắp đặt quyết định vật liệu của kiểu quạt cần chọn.

5.1. Quạt thép sơn tĩnh điện

• Đặc điểm: Khung và cánh làm bằng thép SS400, được sơn tĩnh điện công nghệ cao.
• Ưu điểm: Giá thành hợp lý, độ bền cơ học cao, chịu va đập tốt.
• Ứng dụng: Phù hợp cho 80% các công trình nhà xưởng thông thường (may mặc, giày da, kho bãi).

5.2. Quạt Inox (Stainless Steel 304)

• Đặc điểm: Toàn bộ thân vỏ và cánh làm bằng Inox 304 sáng bóng.
• Ưu điểm: Chống ăn mòn tuyệt đối, chịu được hơi axit, hơi muối biển, đảm bảo vệ sinh an toàn thực phẩm.
• Ứng dụng: Nhà máy chế biến thực phẩm, thủy hải sản, nhà máy hóa chất, hoặc công trình ven biển.

5.3. Quạt Composite (FRP Fan)

• Đặc điểm: Vỏ làm bằng nhựa Composite cốt sợi thủy tinh.
• Ưu điểm: Nhẹ, không bị rỉ sét, chịu hóa chất cực tốt (đặc biệt là hơi axit đậm đặc). Loa quạt thường được thiết kế dạng loa kèn để tăng hiệu suất.

6. Các thông số kỹ thuật quan trọng cần lưu ý khi chọn mua

Khi cầm trên tay bảng báo giá hoặc catalogue của VLTC, quý khách hàng cần chú ý các thông số kỹ thuật sau để đảm bảo mua đúng loại:

1. Lưu lượng gió (Airflow - m³/h): Quyết định khả năng làm mát và hút khói. Cần tính toán dựa trên thể tích nhà xưởng và bội số tuần hoàn không khí (Air change rate).
   • Ví dụ: Xưởng sơn cần thay đổi khí 30 lần/giờ. Xưởng may chỉ cần 10-15 lần/giờ.
2. Cột áp tĩnh (Static Pressure - Pa): Với quạt gắn tường thổi tự do, cột áp không cần quá cao (thường 50-100 Pa). Tuy nhiên, nếu có gắn thêm lưới lọc bụi hoặc cửa chớp, cần chọn quạt có cột áp dư để thắng được lực cản này.
3. Độ ồn (Noise - dB): Theo catalogue VLTC, các dòng quạt VMA-WF thường có độ ồn ≤ 80 dB hoặc ≤ 85 dB tùy công suất. Đây là mức chấp nhận được trong công nghiệp. Nếu lắp gần khu văn phòng, cần cân nhắc các biện pháp tiêu âm.
4. Kích thước lắp đặt: Phải đo chính xác kích thước ô chờ trên tường (Wall opening) để chọn quạt vừa vặn.

7. Tại sao nên chọn Quạt tường hút khói Vimax từ VLTC?

Việc phân loại quạt tường hút khói chỉ là bước đầu. Chọn đúng nhà cung cấp mới là yếu tố quyết định chất lượng.

Tại Vật Liệu Toàn Cầu, chúng tôi tự hào mang đến dòng sản phẩm Vimax với những ưu thế vượt trội:

• Công nghệ sản xuất hiện đại: Cắt Laser Fiber cho độ chính xác vỏ quạt tuyệt đối, Cân bằng động kỹ thuật số giúp quạt chạy êm, bền bỉ.
• Động cơ chuẩn: Cam kết sử dụng động cơ đúng công suất, đúng chủng loại chịu nhiệt như đã báo giá.
• Đầy đủ chứng chỉ: Cung cấp đầy đủ CO/CQ, hồ sơ kiểm định PCCC.
• Dải sản phẩm rộng: Từ VMA-WF-4 nhỏ gọn đến VMA-WF-10 khổng lồ, đáp ứng mọi quy mô công trình.

8. Kết luận

Hiểu rõ về phân loại quạt tường hút khói giúp chủ đầu tư không bị "lạc lối" giữa rừng thông số kỹ thuật. Dù là quạt truyền động trực tiếp hay gián tiếp, vật liệu thép hay Inox, điều quan trọng nhất vẫn là sự phù hợp với đặc thù nhà xưởng và tuân thủ nghiêm ngặt tiêu chuẩn PCCC.

Với tư cách là đối tác phân phối chiến lược của Vimax, Vật Liệu Toàn Cầu cam kết mang đến những giải pháp thông gió và hút khói an toàn, hiệu quả và tối ưu chi phí nhất cho công trình của bạn.

Bạn đang phân vân chưa biết chọn model VMA-WF nào cho phù hợp? Hãy liên hệ ngay với đội ngũ kỹ thuật của VLTC để được tư vấn và tính toán miễn phí.
