Cấu tạo chi tiết, kỹ thuật điều khiển và các mẫu động cơ Belimo phổ biến trong PCCC (FSAF24A & FSLF24-S)

Tác giả: Admin VLTC | Thời gian đọc: 9 phút | Chuyên mục: Kiến Thức

Trong hệ thống Phòng cháy chữa cháy (PCCC) chủ động của các tòa nhà hiện đại, Van chặn lửa động cơ (Motorized Fire Damper - MFD) đóng vai trò sinh tử trong việc ngăn chặn khói và lửa lan truyền qua hệ thống ống gió.

Tại Vật Liệu Toàn Cầu (VLTC), bên cạnh các dòng động cơ tiêu chuẩn, chúng tôi tự hào là nhà cung cấp các giải pháp cao cấp nhất, đáp ứng những tiêu chuẩn khắt khe của các công trình trọng điểm quốc gia và quốc tế. Đối với những dự án yêu cầu độ tin cậy tuyệt đối, Động cơ Belimo – biểu tượng công nghệ đến từ Thụy Sĩ – luôn là lựa chọn số một.

Cụ thể, VLTC tập trung cung cấp hai dòng động cơ Belimo chuyên dụng cho PCCC là FSLF24-S (cho van kích thước vừa và nhỏ) và FSAF24A (cho van kích thước lớn, chịu tải cao).

Bài viết này sẽ đi sâu vào "giải phẫu" cấu tạo động cơ Belimo, phân tích kỹ thuật điều khiển an toàn và làm rõ ứng dụng của hai mẫu động cơ chủ lực này.

1. Tại sao Động cơ Belimo được coi là "Tiêu chuẩn Vàng" trong PCCC?

Trước khi tìm hiểu cấu tạo, cần hiểu rõ tại sao Belimo lại có vị thế độc tôn trong các ứng dụng an toàn.

Khác với van gió thông thường, động cơ dùng cho van chặn lửa PCCC có đặc thù hoạt động rất khắc nghiệt: Nó có thể nằm im bất động trong trạng thái chờ suốt 5 năm, 10 năm. Nhưng vào giây phút quyết định khi hỏa hoạn xảy ra, nó BẮT BUỘC phải hoạt động chính xác, đóng van lại ngay lập tức để cứu người và tài sản. Không được phép có sai số.

Belimo đã xây dựng danh tiếng gần 50 năm dựa trên sự tin cậy đó. Động cơ Belimo nổi tiếng với:

• Độ bền vượt thời gian: Được thử nghiệm hàng chục nghìn chu kỳ đóng mở mà không suy giảm lực kéo.
• Công nghệ tiên phong: Sử dụng các giải pháp kỹ thuật tiên tiến nhất (như động cơ không chổi than) để đảm bảo hiệu suất.
• Tiêu chuẩn toàn cầu: Các model FSAF và FSLF mà VLTC cung cấp đều đáp ứng các tiêu chuẩn khắt khe nhất của UL (Hoa Kỳ) và các chứng chỉ quốc tế khác về thiết bị PCCC.

>>> Tìm hiểu thêm về tầm quan trọng của thiết bị truyền động trong bài viết: Van động cơ MFD là gì? Vai trò trong hệ thống PCCC chủ động.

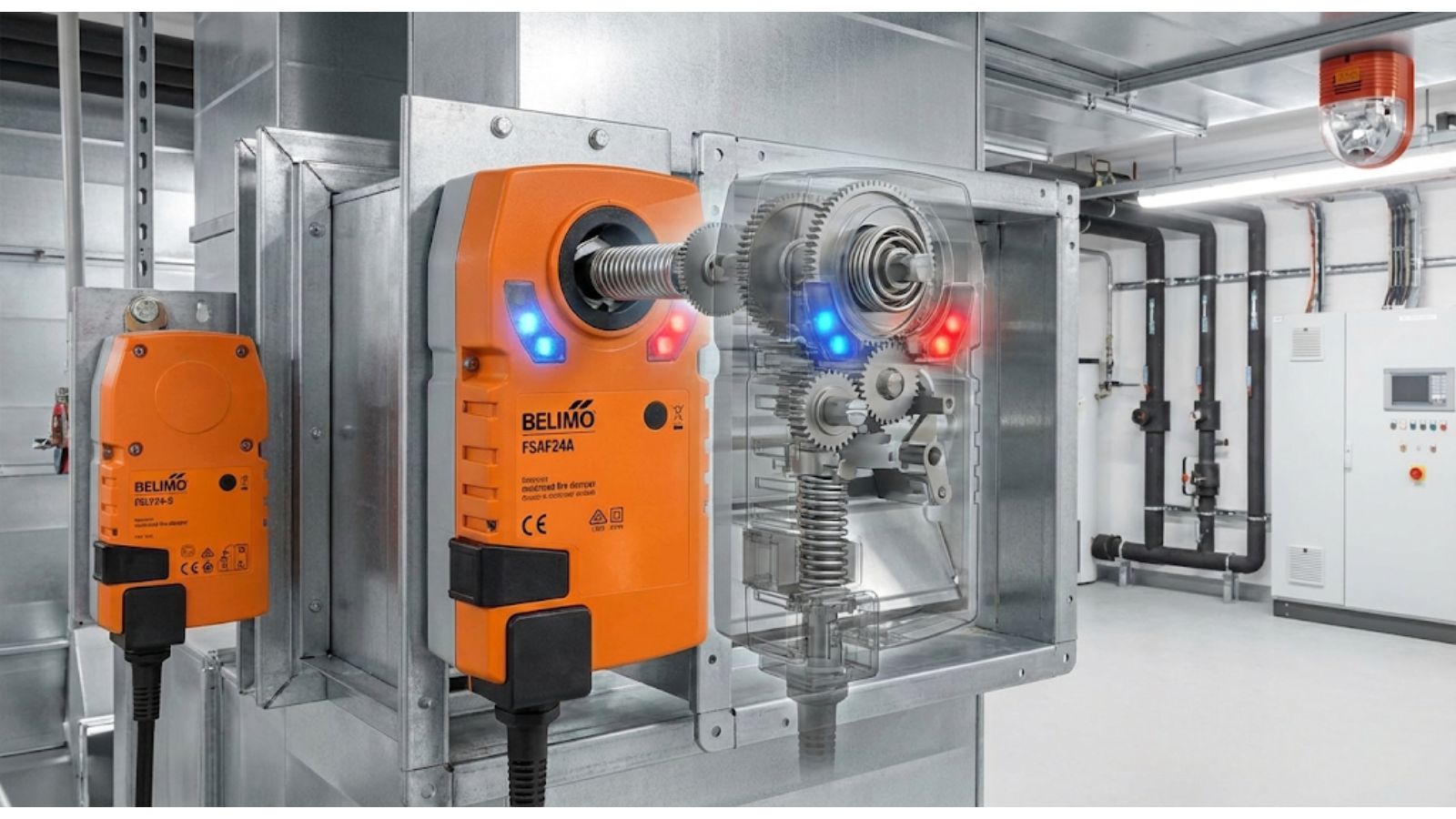

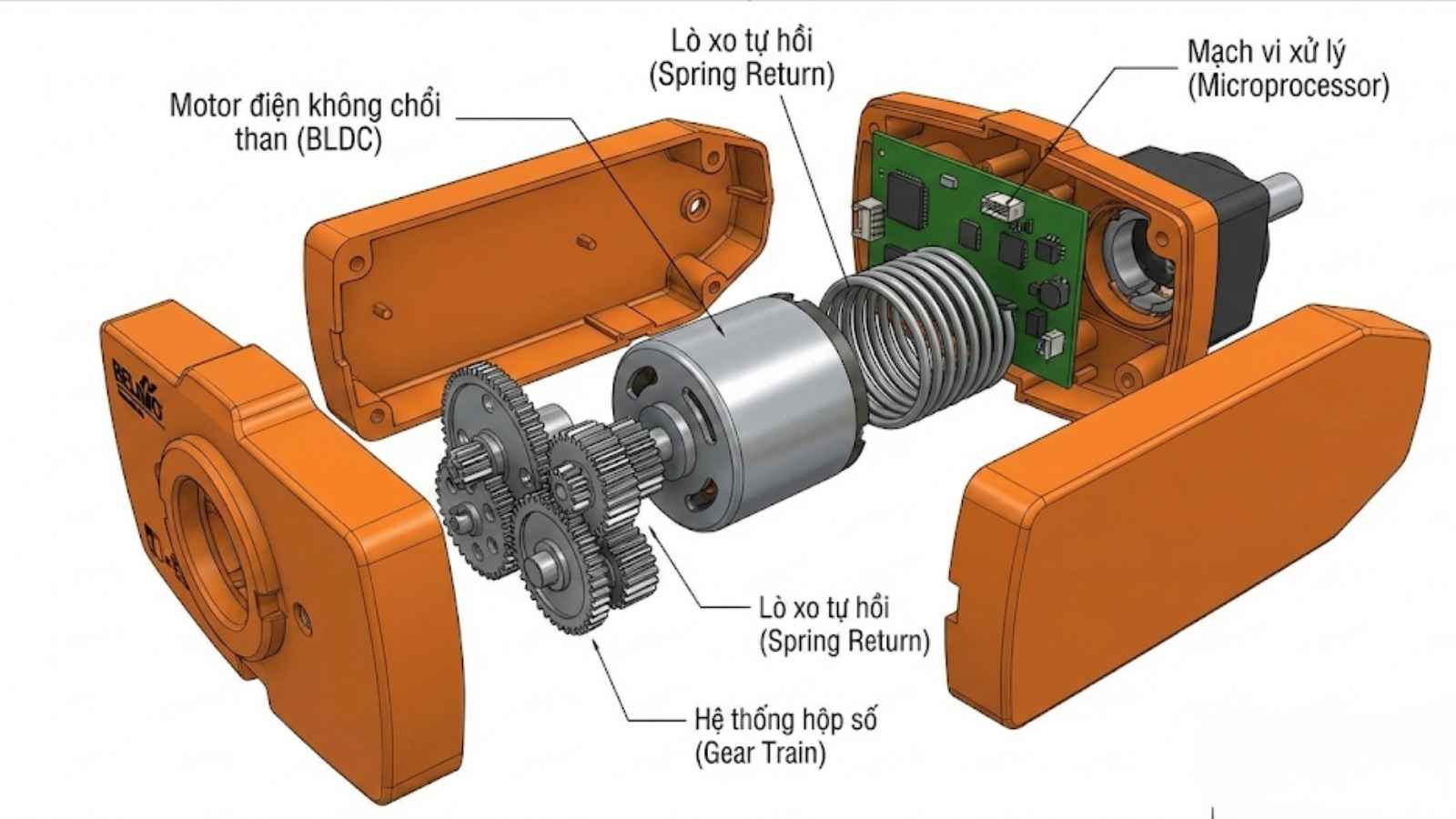

2. Giải phẫu Cấu tạo chi tiết Động cơ Belimo: Bí mật của sự bền bỉ

Điều gì tạo nên sự khác biệt bên trong lớp vỏ của động cơ Belimo chuyên dụng cho PCCC (dòng Spring-Return)? Hãy cùng phân tích sâu vào cấu tạo động cơ Belimo.

Nó là một tổ hợp cơ điện tử chính xác, bao gồm 5 thành phần cốt lõi hoạt động đồng bộ:

2.1. Lớp vỏ bảo vệ

Belimo sử dụng vật liệu vỏ chất lượng cao (thường là nhựa kỹ thuật chịu nhiệt và va đập, hoặc kim loại đúc cho các dòng công suất lớn như FSAF). Thiết kế kín khít (thường đạt chuẩn NEMA 2 / IP54), bảo vệ linh kiện khỏi bụi bẩn công trường và độ ẩm, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.

2.2. Động cơ điện công nghệ cao

Đây là trái tim tạo ra chuyển động. Belimo tiên phong sử dụng công nghệ Động cơ một chiều không chổi than (BLDC) và cảm biến từ tính.

• Ưu điểm tuyệt đối: Loại bỏ chổi than đồng nghĩa với việc loại bỏ ma sát và tia lửa điện. Điều này giúp động cơ hoạt động cực kỳ êm ái, sinh nhiệt thấp và tuổi thọ cao gấp nhiều lần so với công nghệ cũ.
• Hiệu suất năng lượng: Tiêu thụ điện năng rất thấp (chỉ vài Watt để giữ trạng thái mở), giúp tiết kiệm chi phí vận hành (OPEX) cho tòa nhà xanh.

2.3. Hệ thống hộp số truyền động chính xác

Để biến tốc độ quay cao của motor thành lực xoắn lớn (Mô-men xoắn) nhằm đóng mở các cánh van nặng, cần một hộp giảm tốc chính xác. Belimo sử dụng hệ thống bánh răng thép gia công tinh xảo kết hợp vật liệu polymer kỹ thuật, đảm bảo truyền động trơn tru, không bị trượt hay kẹt ngay cả khi chịu tải lớn đột ngột.

2.4. Cơ chế Lò xo tự hồi - Linh hồn của PCCC

Đây là bộ phận quan trọng nhất đối với chức năng an toàn.

• Cấu tạo: Một lò xo thép hợp kim chất lượng cao, được tính toán lực căng chính xác, tích hợp bên trong.
• Nguyên lý: Khi cấp điện, động cơ quay để mở van, đồng thời nén lò xo lại để tích trữ năng lượng. Khi mất nguồn điện (do sự cố cháy cắt điện tòa nhà, hoặc tủ báo cháy chủ động ngắt điện), lò xo sẽ lập tức bung ra, giải phóng năng lượng để đóng sập van lại về vị trí an toàn (Fail-safe position) mà không cần bất kỳ nguồn điện dự phòng nào.

2.5. Mạch vi xử lý thông minh

"Bộ não" điện tử giám sát toàn bộ quá trình. Nó quản lý dòng điện vào motor, bảo vệ quá tải và xử lý các tín hiệu phản hồi vị trí một cách chính xác.

3. Kỹ thuật điều khiển Động cơ Belimo (FSAF & FSLF)

Việc hiểu rõ kỹ thuật điều khiển giúp các kỹ sư M&E đấu nối chính xác vào hệ thống BMS hoặc Tủ trung tâm báo cháy (Fire Alarm Control Panel).

Cả hai model FSAF24A và FSLF24-S do VLTC cung cấp đều sử dụng điện áp an toàn 24V AC/DC và kỹ thuật điều khiển On/Off (2 vị trí) kết hợp với cơ chế lò xo tự hồi.

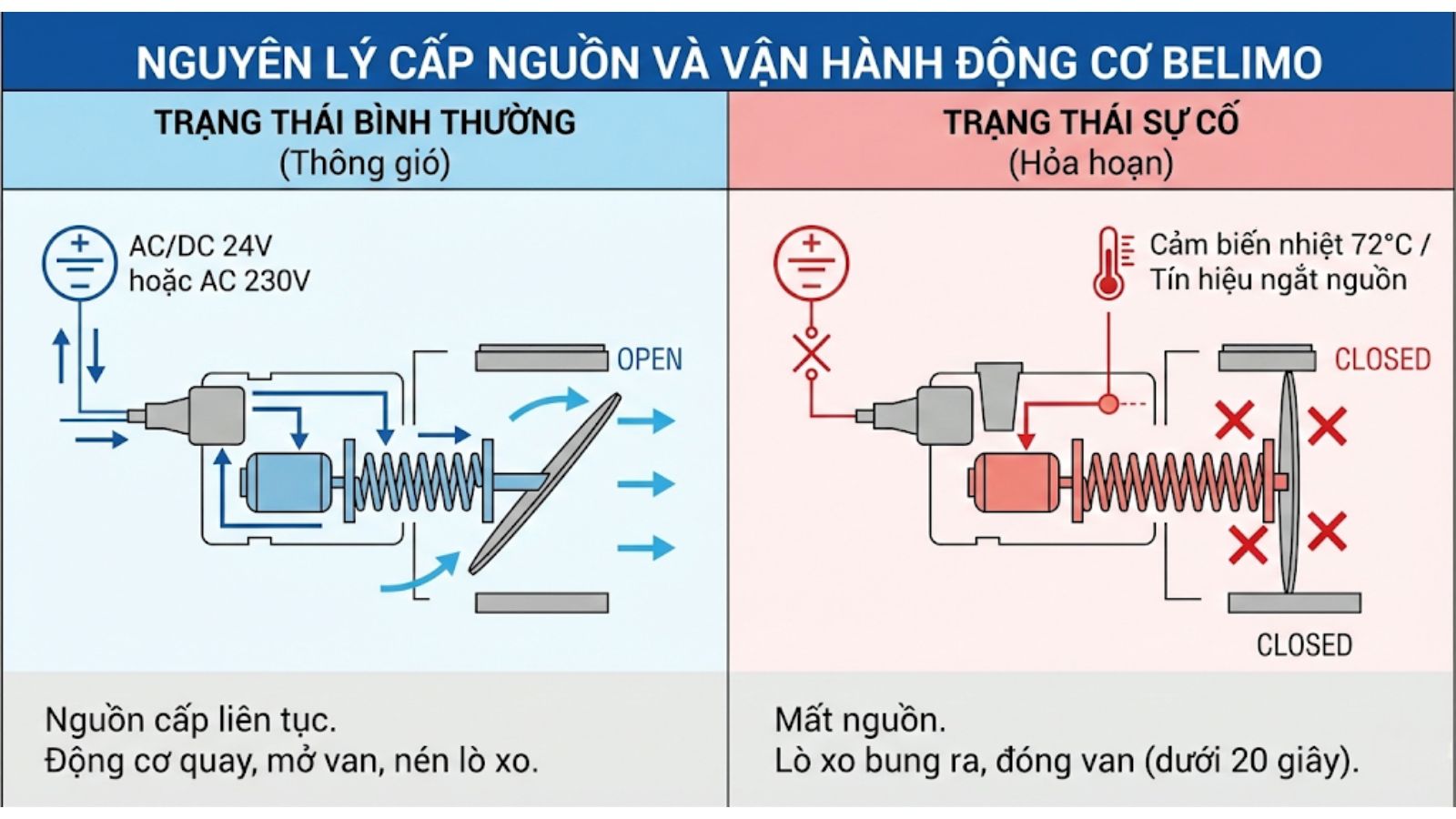

3.1. Nguyên lý cấp nguồn và vận hành

• Điện áp an toàn: Sử dụng nguồn 24V giúp tăng tính an toàn điện cho hệ thống và dễ dàng tích hợp với các hệ thống điều khiển BMS hiện đại.
• Trạng thái bình thường (Thông gió): Nguồn điện 24V được cấp liên tục cho động cơ. Động cơ quay, mở cánh van chặn lửa đến góc 90 độ và giữ nó ở vị trí này, đồng thời nén lò xo lại.
• Trạng thái sự cố (Hỏa hoạn): Khi cảm biến nhiệt tại van (thường 72°C) bị kích hoạt hoặc tủ trung tâm gửi tín hiệu ngắt nguồn điện 24V. Việc mất nguồn khiến động cơ nhả lực giữ, lò xo tự hồi bung ra, đóng van lại trong thời gian ngắn (thường dưới 15-25 giây tùy model và nhiệt độ).

3.2. Hệ thống tín hiệu phản hồi

Để hệ thống quản lý tòa nhà (BMS) giám sát được trạng thái thực tế của van (đang đóng hay mở), các model động cơ Belimo này được tích hợp sẵn (hoặc tùy chọn) các công tắc phụ.

• Ví dụ, model FSLF24-S có chữ "-S" biểu thị việc tích hợp sẵn các công tắc phản hồi (Built-in Auxiliary Switches).
• Các tiếp điểm này sẽ gửi tín hiệu về trung tâm khi van ở vị trí mở hoàn toàn hoặc đóng hoàn toàn, giúp người vận hành nắm bắt tình hình chính xác.

4. Các mẫu Động cơ Belimo phổ biến được VLTC cung cấp

Dựa trên Catalogue kỹ thuật và yêu cầu thực tế của các dự án tại Việt Nam, Vật Liệu Toàn Cầu tập trung phân phối hai model chủ lực sau đây, đáp ứng hầu hết các kích thước van chặn lửa MFD:

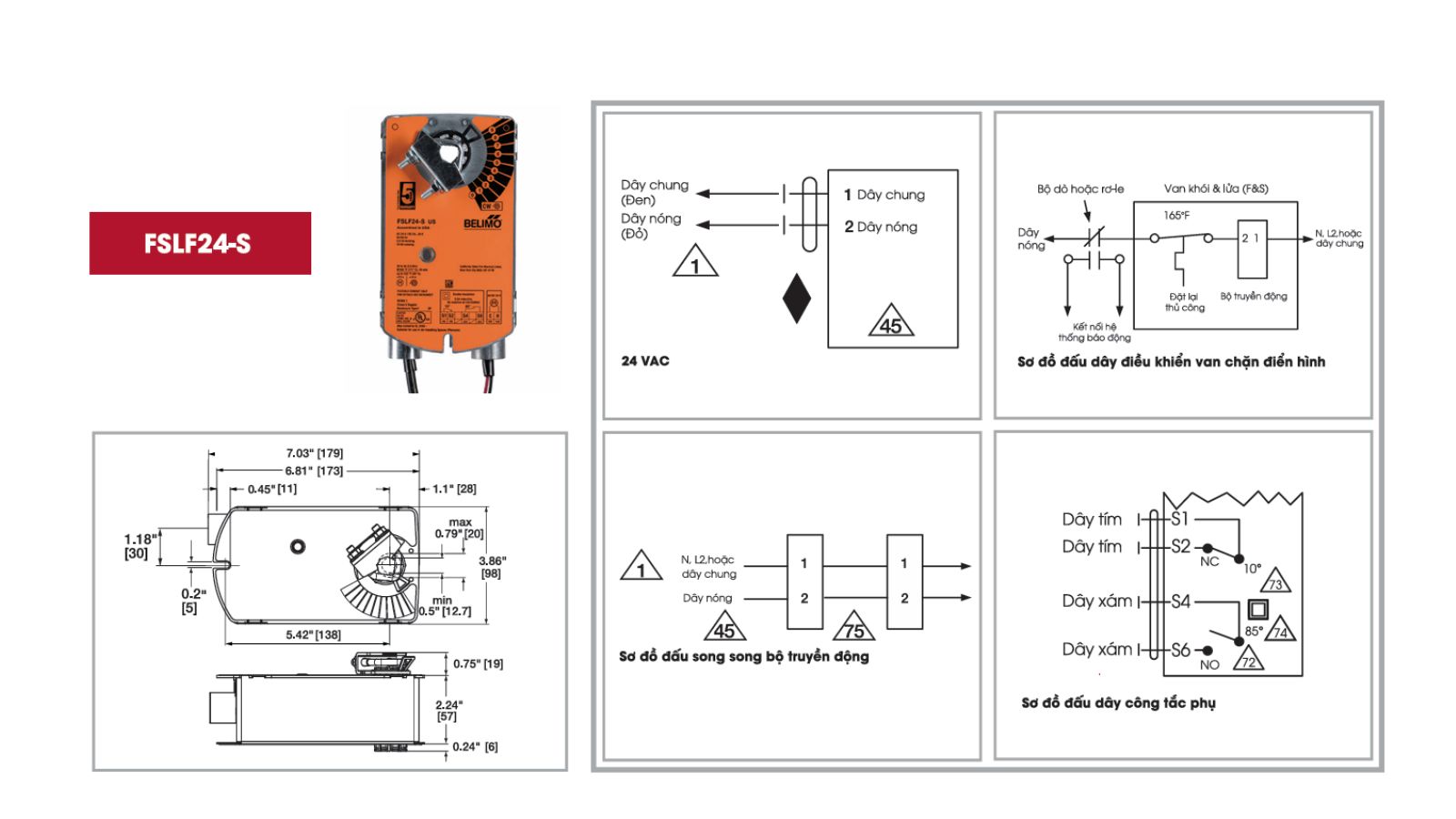

4.1. Động cơ Belimo FSLF24-S (Dòng lực kéo tiêu chuẩn cho van vừa và nhỏ)

Đây là model phổ biến nhất cho các ứng dụng van chặn lửa kích thước tiêu chuẩn.

• Điện áp: 24V AC/DC.
• Mô-men xoắn (Torque): Khoảng 3.5 Nm (30 in-lb). Lực kéo này được tính toán tối ưu cho các loại van chặn lửa có diện tích bề mặt vừa và nhỏ, đảm bảo đóng kín nhưng không gây lãng phí công suất.
• Đặc điểm nổi bật:
  • Thiết kế rất nhỏ gọn (Low profile), dễ dàng lắp đặt trong các không gian trần hẹp hoặc các vị trí khó tiếp cận.
  • Tích hợp sẵn công tắc phản hồi (-S): Giúp đơn giản hóa việc đấu nối tín hiệu về BMS.
• Ứng dụng tại VLTC: Sử dụng cho các van MFD EI60/EI90 kích thước thông dụng trong các tòa nhà văn phòng, chung cư.

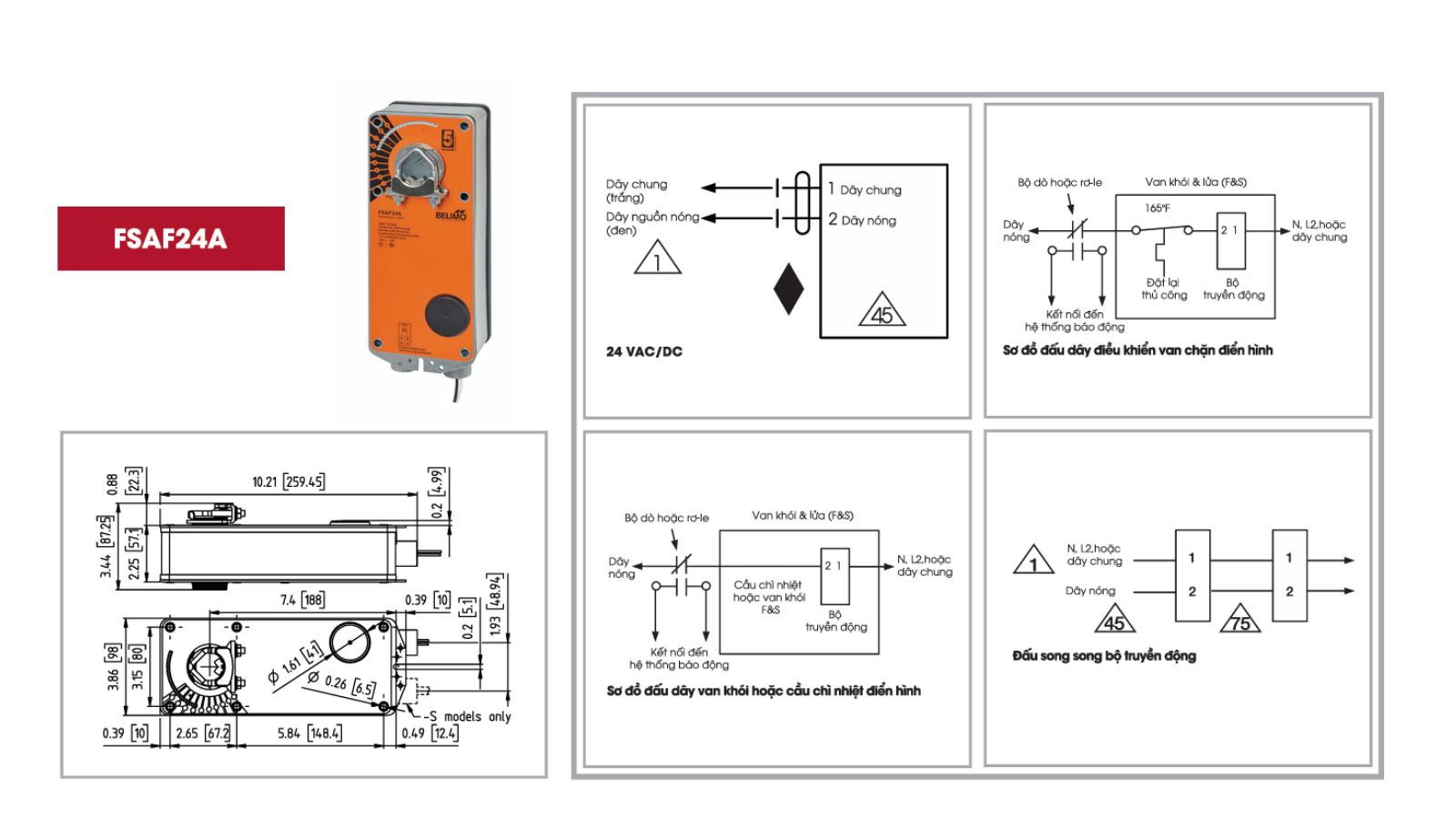

4.2. Động cơ Belimo FSAF24A (Dòng lực kéo lớn cho van quá khổ/tải nặng)

Đối với những "người khổng lồ" trong hệ thống ống gió, cần một "lực sĩ" thực thụ để vận hành. FSAF24A là câu trả lời.

• Điện áp: 24V AC/DC.
• Mô-men xoắn (Torque): Lên tới khoảng 15 Nm (133 in-lb). Đây là mức lực kéo rất mạnh mẽ trong phân khúc động cơ PCCC.
• Đặc điểm nổi bật:
  • Kết cấu cơ khí cực kỳ chắc chắn, chịu được tải trọng lớn và hoạt động ổn định trong môi trường áp suất gió cao.
  • Cơ chế lò xo mạnh mẽ đảm bảo đóng van dứt khoát ngay cả khi van bị bám bụi bẩn sau thời gian dài.
• Ứng dụng tại VLTC: Được chỉ định cho các loại Van chặn lửa MFD kích thước lớn (quá khổ), hoặc các loại van có kết cấu cánh dày, nhiều gioăng chống cháy trương nở (như van đạt chuẩn EI120, EI180) đòi hỏi lực đóng thắng ma sát lớn.

Gợi ý hình ảnh: Một bức ảnh chụp thực tế hai model động cơ FSLF24-S (nhỏ gọn) và FSAF24A (lớn hơn, hầm hố hơn) đặt cạnh nhau, có thể đặt trên nền catalogue của VLTC để thể hiện sự sẵn có của sản phẩm. Alt text: So sánh hai mẫu động cơ Belimo FSLF24-S và FSAF24A do Vật Liệu Toàn Cầu cung cấp.

5. Kết luận

Việc lựa chọn đúng mẫu động cơ Belimo dựa trên cấu tạo và lực kéo là yếu tố then chốt để đảm bảo hệ thống van chặn lửa MFD hoạt động hiệu quả và đạt chuẩn nghiệm thu PCCC.

Với hai dòng sản phẩm chủ lực là FSLF24-S và FSAF24A, Vật Liệu Toàn Cầu tự tin mang đến giải pháp điều khiển "Tiêu chuẩn Vàng" từ Belimo, đáp ứng mọi yêu cầu từ van kích thước nhỏ đến các hệ thống van quá khổ, tải trọng nặng. Sự kết hợp giữa thân van chất lượng cao của VLTC và "trái tim" Belimo Thụy Sĩ chính là bảo chứng cho sự an toàn của công trình.
